Серия ICP222
Монтаж на DIN-рейку
2-портовый CAN-сервер
- Поддержка 2 портов CAN для 2 оптоволоконных портов Ethernet 100M и 1 медного порта 100M
- Принять патентную технологию кольцевой сети SW-Ring и поддерживать функцию одиночного кольца. Время автоматического восстановления после сбоя сети <20 мс
- Поддержка нескольких режимов работы, таких как TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, UDP-диапазон и UDP-многоадресная рассылка.
- Поддержка скорости передачи данных CAN 5K~1000Kbps
- Поддержка широкого диапазона входного напряжения 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃

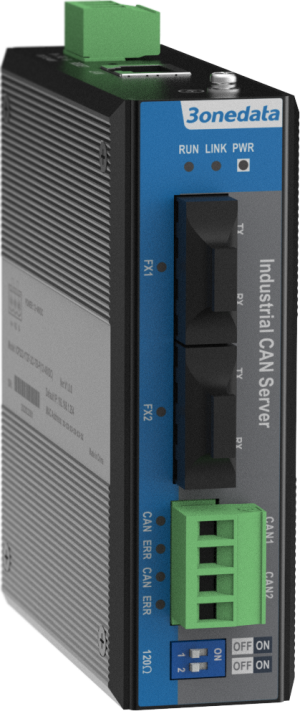

ICP222-1T2F-2CI-TB-P(12~48VDC) — это CAN-сервер, который имеет 2 интегрированных CAN-порта, 2 100M оптоволоконных порта и 1 100M медный порт. Он может реализовать взаимосвязь между сетью CAN-Bus и Ethernet для дальнейшего расширения диапазона связи сети CAN-Bus. Этот продукт поддерживает 2 CAN-2 100M Ethernet оптоволоконных порта и 1 100M медный порт. Он использует монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Сервер может поддерживать несколько сетевых протоколов, таких как Ipv4, IPv6, TCP, UDP, LLDP, SSH, TELNET, SW-Ring, ARP, ICMP, ICMPv6, HTTP, HTTPS, BOOTP, DNS, DHCP и DHCPv6. Он также обладает полными функциями управления, включая контроль доступа, быструю настройку, онлайн-обновление и т. д. Каждый порт может поддерживать режимы работы TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang, UDP Multicast и режимы доступа TELNET, WEB, SSH. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Кнопка сброса и DIP-переключатель позволяют восстановить заводские настройки устройства и доступ к клеммному сопротивлению. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания по промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в управлении и контроле ПЛК, системе автоматизации зданий, системе автоматизации здравоохранения, измерительных приборах и системах мониторинга воздействия окружающей среды.
| Ethernet | Standard: IEEE 802.3 for 10Base-T, Protocols: IPv4, IPv6, TCP, UDP, ARP, LLDP, HTTP, SW-Ring, HTTPS, SSH, TELNET, ICMP, ICMPv6, DHCP,DHCPv6, DNS, BOOTP 100M copper port: 1 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/ MDI-X Autotunning 100M fiber port: 2 100Base-FX, optional SC/ST/FC Transmission distance of fiber port: l multimode: 2km l single mode: 20/40/60/80/100/120km
Transmission wavelength of fiber port: l multimode: 1310nm l single mode: 1310nm or 1550nm
Work mode: TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang and UDP Multicast |
| CAN Interface | Standard: CAN2.0A, CAN2.0B Interface quantity: 2 CAN ports CAN signals: CAN1H, CAN1L, CAN2H, CAN2L Duplex mode: 2-wire Half Duplex Mode Baud rate: 5kbps~1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 4-pin 5.08mm pitch terminal blocks Terminating resistance: built-in 120Ω terminating resistance controlled by DIP switch Interface protection: 2.5kVDC withstand voltage isolation |
| Configuration Method | WEB configuration management, TELNET configuration, Windows configuration tool, SSH configuration |
| Redundancy Technology | SW-Ring |
| Indicator | Power indicator, running indicator, copper port indicator, fiber port indicator, CAN indicator, CAN error indicator |
| Power Supply | 12~48VDC 3-pin 5.08mm pitch terminal blocks Support non-polar connection |
| Power Consumption | No-load: 2.3W@12VDC (normal temperature), 2.4W@12VDC (high temperature) Full-load: 2.4W@12VDC (normal temperature), 2.5W@12VDC(high temperature) |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 35mm×110mm×95mm Weight: 350g |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l CAN port: ±1kV l Ethernet port: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l CAN port: common mode±2kV, differential mode±1kV l Network port: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 3 years |
| Available Models | 100M Copper Port | 100M Fiber Port | CAN | Power Supply |
| ICP222-1T2F-2CI-TB-P(12-48VDC) | 1 | 2 | 2 | 12~48VDC |
