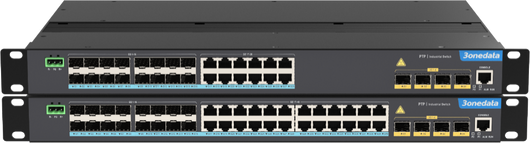

Серия ICS5400PTP
Монтаж в 19-дюймовую стойку высотой 1U
44-портовый гигабитный/10-гигабитный коммутатор PTP уровня 3 с промышленным Ethernet
- Поддержка 12/24 гигабитных медных портов, 16 гигабитных слотов SFP, 4 10-гигабитных слота SFP+
- Поддержка протокола точного времени (PTP), обеспечивающая точность синхронизации в пределах микросекунды для удовлетворения требований высокоточной синхронизации времени.
- Принятие запатентованной технологии Ring, поддержка одиночного кольца, соединительного кольца, цепи, функции сети с двойным подключением, автоматическое время восстановления после сбоя сети < 20 мс
- Поддержка множества сетевых протоколов и отраслевых стандартов, таких как Ipv6, RIP, OSPF, PIM, VRRP, ISIS, NAT, MRP, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP
- 2 резервных входа питания 24/48 В постоянного тока (18–72 В постоянного тока) или 2 110/220 В переменного/постоянного тока (85–264 В переменного/постоянного тока)
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
- Поддержка степени защиты IP40
Серия ICS5400PTP — это 44-портовые промышленные коммутаторы Ethernet Gigabit/10Gigabit уровня 3. Предоставляет медный порт Gigabit, слот Gigabit SFP, слот 10Gigabit SFP+, который может согласовывать скорость порта и дуплексный режим с устройством на противоположном конце посредством самосогласования. Поддерживает схему электропитания 18~72 В постоянного тока или 85~264 В переменного/постоянного тока и принимает режим установки в стойку, что может соответствовать требованиям различных мест применения.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как IPv6, PTP, RIP, OSPF, PIM, VRRP, ISIS, NAT, Ring, MRP, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP, зеркалирование портов. Она обладает полными функциями управления и поддерживает централизованное управление SNMP, статистику портов, подавление штормов, диагностику сети, онлайн-обновление и т. д. Могут поддерживаться CLI, HTTP, HTTPS, TELNET, SSH и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. При отказе источника питания или порта индикатор ALM будет светиться и отправит сигнал тревоги, в то время как сигнальное устройство, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением и широким температурным диапазоном, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в железнодорожном транспорте, интеллектуальной горнодобывающей промышленности, интеллектуальном городе, новой энергетике, интеллектуальных сетях, интеллектуальном производстве, интеллектуальной медицинской помощи, нефтяной и нефтехимической промышленности и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3ae for 10GBase-X IEEE1588v2 for PTP IEEE 802.1AS for gPTP IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol ITU-T G.8032 for ERPS IEEE 802.1Q for VLAN IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| PTP (Precise Time Protocol) | IEEE1588, IEEE802.1AS |
| Management | SNMP v1/v2c/v3 centralized managed equipment, Port Mirroring, LLDP, DHCP Server, DHCP Relay, port speed limit, port isolation, port statistics, file management, online upgrade, log information, Syslog server |
| Security | User privilege classification, SSH/HTTPS protocol authorization, link flap protection, port loop detection, IPDT, IPv6DT, Smart-Link, NAT, port alarm and power alarm. |
| Switch Function | 802.1Q VLAN, MAC, static aggregation, LACP, ARP, storm suppression |
| Unicast / Multicast | IGMP-Snooping, MLD-Snooping, IGMP, MLD, PIM-SM, PIM-DM, IPv6-PIM-SM, IPv6-PIM-DM |
| Redundancy Technology | Ring, MRP, STP/RSTP/MSTP, ERPS |
| Routing Technique | RIP, RIPng, OSPF, OSPFv3, ISIS, VRRP, IPv6 VRRP, BGP |
| Troubleshooting | Ping, Traceroute, Network Cable Diagnosis, DDMI |
| Time Management | NTP client/server, time zone configuration |
| Interface | Gigabit copper port: 10/100/1000Base-T(X) self-adaption or forced mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode self-adaption, MDI/MDI-X Autotunning Gigabit SFP Slot: 100/1000Base-X self-adaption or forced mode, SFP slot 10Gigabit SFP+ slot: 1G/2.5G/10G Base-X self-adaption or forced mode, SFP+ slot Console port: CLI command line management port (RS-232), RJ45 Relay: support 1 relay alarm information output, using 3-pin 5.08mm pitch terminal blocks, and the current load capacity is 1A@30VDC or 0.3A@125VAC |
| Indicator | Power indicator, running indicator, alarm indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 32K Cache: 32Mbit Backplane bandwidth: 64G Switch delay: <10μs |
| Power Supply | l DC Product 110VAC/220VAC (85~264VAC/DC) power input, support dual power redundancy, use AC socket with switch.
l AC product 2 24/48VDC (18~72VDC), redundant power input, support anti-reverse connection, adopt 2 5-pin 5.08mm pitch terminal blocks |
| Power Consumption | ICS5400PTP-24GT16GS4XS-2HV: l No-load: 19.5W@220VAC l Full-load: 47.3W@220VAC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature: -40~85℃ Relative humidity: 5%~95% (no condensation) |
| Mechanical Structure | Housing: IP40 protection, metal Installation: 19-inch 1U rack mounting Dimension (W x H x D): 441.6mm×44.45mm×290mm (lugs are not included) |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Contact discharge: ±6kV l Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Copper port: ±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS, IPv6 Ready LoGo |
| Warranty | 5 years |
