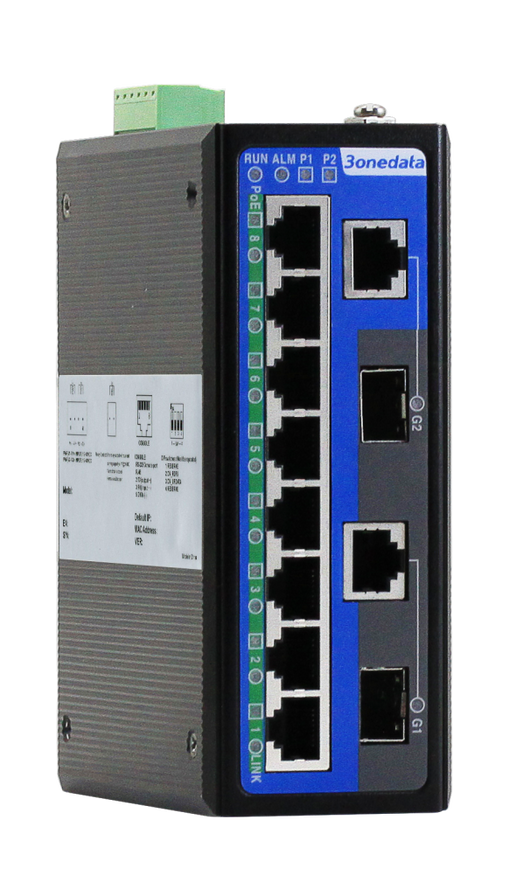

Серия IES2210
Монтаж на DIN-рейку или стену
6/10-портовый 100M/Gigabit Layer 2 неуправляемый промышленный PoE Ethernet-коммутатор
-
Поддержка 2 гигабитных комбинированных портов (слот SFP или RJ45) и 4/8 медных портов 100 Мбит/с (опционально PoE )
-
Максимальная мощность одного порта PoE составляет 30 Вт.
-
Поддержка дополнительного источника питания переменного/постоянного тока, резервирование двойного источника питания постоянного тока
-
Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия I ES2210 — это 6/ 10-портовых 100M/ Gigabit Layer 2 неуправляемых промышленных Ethernet-коммутаторов . Серия оснащена 100M медным портом (опционально PoE ) и гигабитным комбинированным портом (слот SFP или RJ45) , а блок питания PoE соответствует стандарту протокола IEEE802.3af/at . Они также поддерживают монтаж на DIN-рейку или на стену , что может соответствовать требованиям различных сцен.
Эта серия поддерживает дополнительный источник питания переменного/постоянного тока. Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Конструкция DIP-переключателя может реализовать управление потоком, порт с указанной скоростью 10M и сигнализацию. При возникновении сбоя связи порта загорается индикатор ALM и отправляет сигнализацию , в то время как сигнальное устройство, подключенное к реле, отправляет сигнализацию для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что позволяет использовать его в промышленных условиях с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальных городах, безопасных городах, новой энергетике, интеллектуальном производстве. и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3x for Flow Control IEEE 802.3af for PoE IEEE 802.3at for PoE+ |
| PoE | The maximum power of single PoE port: 15/30W The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface | 100M copper port: 10/100Base-T(X), RJ45, Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning Combo port: 10/100/1000Base-T(X) or 1000Base-X Console port: CLI command line management port (RS-232), RJ45 Alarm port: 6-pin 5.08mm pitch terminal blocks, including 2-pin alarm terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@30VDC or 0.3A@125VAC |
| LED Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator (only for PoE products) |
| Switch Property | Transmission mode: store and forward MAC address: 8K Packet buffer size: 1Mbit Backplane bandwidth: 7.6G Switch time delay: <10μs |
| Power Requirement | Optional 24VDC, 48VDC or 220VAC, 6 pins 5.08mm pitch terminal blocks, including 4 pins power supply terminal blocks DC dual power supply redundancy, anti-reverse connection |
| Power Consumption | IES2210-8T2GC-2P48 l No-load: 8.02W@48VDC l Full-load: 9.2W@48VDC |
| Environmental Limit | Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail or wall mounting Dimension (W x H x D): 53mm×138mm×110mm Weight: ≤0.62kg |
| Industrial Standard | IEC 61000-4-2 (ESD), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT), Level 3 l Power supply:±2kV l Ethernet port: ±1kV l Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Ethernet port: common mode±2kV, differential mode±1kV l Relay: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Certification | CE, FCC, RoHS |
| Warranty | 5 years |
| Model | Gigabit Combo | 100M Copper Port | 100M POE Copper Port | Power Supply | PoE Power |
| IES2210-8T2GC-2P48 | 2 | 8 | - | 12~48VDC dual power supply | - |
| IES2210-8T2GC-P220 | 2 | 8 | - | 85~264VAC single power supply | - |
| IES2210-4T2GC-2P48 | 2 | 4 | - | 12~48VDC dual power supply | - |
| IES2210-4T2GC-P220 | 2 | 4 | - | 85~264VAC single power supply | - |
| IES2210-8P2GC-2P24-120W | 2 | - | 8 | 24VDC dual power supply | 120W |
| IES2210-8P2GC-2P48-120W | 2 | - | 8 | 48VDC dual power supply | 120W |
| IES2210-8P2GC-2P48-240W | 2 | - | 8 | 48VDC dual power supply | 240W |
| IES2210-4P2GC-2P24-60W | 2 | - | 4 | 24VDC dual power supply | 60W |
| IES2210-4P2GC-2P24-120W | 2 | - | 4 | 24VDC dual power supply | 120W |
| IES2210-4P2GC-2P48-120W | 2 | - | 4 | 48VDC dual power supply | 120W |
