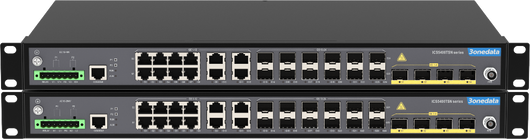

Серия ICS5400TSN-12GT12GS4XS
Монтаж в 19-дюймовую стойку высотой 1U
28-портовый гигабитный/10-гигабитный коммутатор TSN 3-го уровня промышленного Ethernet
- Поддержка 12 гигабитных медных портов + 12 гигабитных слотов SFP + 4 10-гигабитных слота SFP+
- Поддержка протокола точного времени (PTP), обеспечивающая точность синхронизации в пределах микросекунды для удовлетворения требований высокоточной синхронизации времени.
- Поддержка стандартов протокола TSN (сети, чувствительные ко времени), таких как IEEE802.1AS, IEEE802.1Qbv, IEEE802.1Qbu, IEEE802.1CB, IEEE802.1Qci и IEEE802.1Qcc, которые могут обеспечить детерминированную передачу данных с низкой задержкой и высокой надежностью.
- Поддержка кольцевой сети MRP, время перенастройки <200 мс
- Принятие запатентованной технологии Ring, поддержка одиночного кольца, соединительного кольца, цепи, функции сети с двойным подключением, автоматическое время восстановления после сбоя сети < 20 мс
- Дополнительный двойной вход питания постоянного тока (12~48 В постоянного тока) или переменного тока (90~264 В переменного тока), поддержка резервирования двух источников питания
- Поддержка диапазона рабочих температур -40~60 ℃
Серия ICS5400TSN-12GT12GS4XS представляет собой 28-портовые коммутаторы Gigabit/10Gigabit TSN (чувствительная ко времени сеть) и промышленные коммутаторы Ethernet уровня 3, которые интегрируют характеристики TSN. Предоставляют медный порт Gigabit, слот Gigabit SFP, слот 10Gigabit SFP+, которые могут согласовывать скорость порта и дуплексный режим с устройством на противоположном конце посредством самосогласования. Поддерживает схему электропитания 12~48 В постоянного тока или 90~264 В переменного тока и принимает режим установки в стойку, что может соответствовать требованиям различных мест применения.
TSN (Time Sensitive Networking) — это набор стандартов протоколов, разработанных целевой группой IEEE802.1 TSN. Этот стандарт определяет чувствительный ко времени механизм передачи данных Ethernet и обеспечивает производительность передачи бизнес-трафика в Ethernet, позволяя некоторым пакетам трафика пересылаться в первую очередь, очищая маршруты с помощью механизма планирования шлюзования и резервирования полосы пропускания. Он добавляет определенности и надежности стандартному Ethernet, гарантируя, что Ethernet может предоставлять стабильные и последовательные уровни обслуживания для передачи критически важных данных. В настоящее время поддерживаемые основные протоколы TSN включают: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1CB, IEEE 802.1Qci, IEEE 802.1Qcc (Netconf / Yang) и т. д.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как IPv6, PTP, TSN, RIP, OSPF, PIM, VRRP, ISIS, NAT, Ring, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP, зеркалирование портов. Она обладает полными функциями управления и поддерживает централизованное управление SNMP, статистику портов, подавление штормов, диагностику сети, онлайн-обновление и т. д. Могут поддерживаться CLI, HTTP, HTTPS, TELNET, SSH, Netconf и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. При отказе источника питания или порта индикатор ALM будет светиться и отправит сигнал тревоги, в то время как сигнальное устройство, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением и широким температурным диапазоном, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в зонах покрытия точек доступа, на железнодорожном транспорте, в умном городе, в безопасном городе, в новой энергетике, в умных сетях, в интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3ae for 10GBase-X IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1CB, IEEE 802.1Qci, IEEE 802.1Qcc for TSN IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol ITU-T G.8032 for ERPS IEEE 802.1Q for VLAN IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| TSN | PTP, QBU, QBV, Stream, CB, QCI, Netconf + YANG configuration |
| Management | SNMP v1/v2c/v3 centralized managed equipment, LLDP, DHCP Server, DHCP Relay, port speed limit, port isolation, port statistics, file management, online upgrade, log information, Syslog server |
| Security | User privilege classification, SSH/HTTPS protocol authorization, access control, SNMP, RMON, link flap protection, port loop detection, IPDT, IPv6DT, Smart-Link, NAT, port alarm and power alarm. |
| Switch Function | 802.1Q VLAN, MAC, static aggregation, LACP, ARP, storm suppression |
| Unicast / Multicast | IGMP-Snooping, MLD-Snooping, IGMP, MLD, PIM-SM, PIM-DM, IPv6-PIM-SM, IPv6-PIM-DM |
| Redundancy Technology | MRP, Ring, STP/RSTP/MSTP, ERPS |
| Routing Technique | RIP, RIPng, OSPF, OSPFv3, ISIS, VRRP, IPv6 VRRP, BGP |
| Troubleshooting | Ping, Traceroute, DDMI, Port mirror |
| Time Management | NTP Client, Time Zone Configuration |
| Interface | Gigabit copper port: 10/100/1000Base-T(X) self-adaption or forced mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode self-adaption, MDI/MDI-X Autotunning Gigabit SFP Slot: 100/1000Base-X self-adaption or forced mode, SFP slot 10Gigabit SFP+ slot: 1G/2.5G/10G Base-X self-adaption or forced mode, SFP+ slot Console port: CLI command line management port (RS-232), RJ45 Alarm port: support 1 relay alarm output, using 7-pin 5.08mm pitch terminal blocks (the relay occupies 2 pins), and the current load capacity is 1A@30VDC or 0.3A@125VAC PPS port: support one PPS input/output, adopt BNC Female, and can be connected to clock source |
| Indicator | Power indicator, running indicator, alarm indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 32K Cache: 32Mbit Backplane bandwidth: 128G Switch delay: <10μs |
| Power Supply | ICS5400TSN-12GT12GS4XS-LV: l Input voltage: 24VDC (12~48VDC) l Power supply quantity: dual power supply redundancy l Connection method: adopt 7-pin 5.08mm pitch terminal blocks (includes 5-pin power supply) l Connection protection: anti-reverse connection
ICS5400TSN-12GT12GS4XS-HV: l Input voltage: 220VAC (90~264VAC) l Power supply quantity: dual power supply redundancy l Connection method: adopt 7-pin 5.08mm pitch terminal blocks (includes 5-pin power supply) |
| Power Consumption | ICS5400TSN-12GT12GS4XS-HV: l No-load: 18.24W@220VAC l Full-load: 33.1W@220VAC |
| Working Environment | Operating temperature: -40~60℃ Storage temperature: -40~85℃ Relative humidity: 5%~95% (no condensation) |
| Mechanical Structure | Housing: IP40 protection, metal Installation: 1U rack mounting Dimension (W x H x D): 441.6mm×43.8mm×309.3mm (lugs are not included) Weight: about 4kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Contact discharge: ±6kV l Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Copper port: ±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| MTBF | 382, 614 hours |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Model | Gigabit Copper Port | Gigabit SFP | 10Gigabit SFP+ | Power Supply |
| ICS5400TSN-12GT12GS4XS-2LV | 12 | 12 | 4 | 12~48VDC dual power supply |
| ICS5400TSN-12GT12GS4XS-2HV | 12 | 12 | 4 | 90~264VAC dual power supply |
