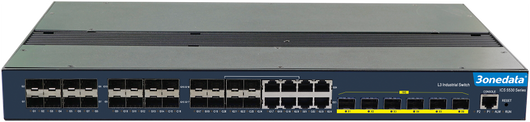

Серия ICS5530
Монтаж в 19-дюймовую стойку высотой 1U
30-портовый гигабитный/10-гигабитный управляемый промышленный коммутатор Ethernet уровня 3
- Поддержка 6 10-гигабитных оптоволоконных портов (слоты SFP+), 8 гигабитных комбинированных портов (слоты SFP или RJ45), 16 гигабитных слотов SFP
- Применяется запатентованная технология SW-Ring, поддержка одинарного кольца, соединительного кольца, цепного кольца, функции сети с двойным подключением, автоматическое время восстановления после сбоя сети < 20 мс.
- Поддержка двойного питания постоянного или переменного тока (опционально), входное напряжение: 18~72 В постоянного тока или 100~240 В переменного/постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия ICS5530 — это 30-портовый гигабитный/10-гигабитный управляемый промышленный коммутатор Ethernet уровня 3. Он оснащен слотами Gigabit SFP, гигабитными оптоволоконными и медными комбинированными портами и слотами 10Gigabit SFP+. Он принимает монтаж в стойку 1U. Обильное количество интерфейсов и пропускная способность комбинации Gigabit/10Gigabit для удовлетворения требований приложений крупномасштабной промышленной сети.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как ARP, VRRP, RIP, OSPF, BGP, STP/RSTP/MSTP, 802.1Q VLAN, функцию QoS, функцию статической многоадресной рассылки IGMP, LLDP, транкинг портов, зеркалирование портов и т. д. Она имеет идеальные функции управления, поддерживая конфигурацию портов, статистику портов, аутентификацию 802.1X, диагностику сети, быструю настройку, онлайн-обновление и т. д. Могут поддерживаться CLI, WEB, Telnet, SSH, SNMP и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Этот продукт поддерживает двойной источник питания постоянного или переменного тока. Вход питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. При отказе источника питания или порта индикатор ALARM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в умном городе, железнодорожном транспорте, умном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3ae for 10GbE SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1X for 802.1X Authentication IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| Management | SNMP v1/v2c/v3 centralized management devices, RMON, port mirroring, QoS, LLDP, DHCP Server, DHCP Client, file management, log management, port statistics, ARP |
| Security | User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, HTTPS configuration, SSH configuration |
| Switch Function | 802.1Q VLAN, Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, GMRP, IGMP-Snooping |
| Redundancy Technology | SW-Ring, STP/RSTP/MSTP, ERPS, Loop Detection |
| Troubleshooting | Ping, Traceroute, Port Loopback |
| Routing Technique | VRRP, RIP, OSPF, BGP |
| Time Management | SNTP |
| Interface | Gigabit SFP slot: 100/1000Base-X SFP 10Gigabit SFP slot: 10GbE SFP+ Combo port: 10/100/1000Base-T(X) or 100/1000Base-X SFP Console port: CLI command line management port (RS-232), RJ45 Alarm port: 2-pin 5.08mm pitch terminal blocks, support 2 relay alarm outputs, current carrying capacity 5A@30VDC or 10A@125VAC |
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Buffer: 16Mbit Backplane bandwidth: 168G Switch time delay: <10μs |
| Power Supply | ICS5530-16GS8GC6XS-2P220 l 100~240VAC/DC l Support 2 AC redundant power supply inputs l Support 5A overcurrent protection l Single-phase socket with rocker switch
ICS5530-16GS8GC6XS-2P(18-72VDC) l 18~72VDC l Support 2 DC redundant power supply inputs l Adopt 5-pin 5.08mm pitch terminal blocks (power supply occupies 3 pins) |
| Power Consumption | ICS5530-16GS8GC6XS-2P220 l No-load:21.1W@220VAC l Full-load: 37.8W@220VAC |
| Working Environment: | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: 19-inch 1U rack mounting Weight: 5.248kg Dimension (W x H x D): 441.6mm×44.45mm×290mm |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3 l Power supply: ±2kV l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| MTBF | 350000 hours |
| Available Models | 10Gigabit SFP+ | Gigabit Combo | Gigabit SFP | Power Supply |
| ICS5530-16GS8GC6XS-2P220 | 6 | 8 | 16 | 100~240VAC/DC dual power supply |
| ICS5530-16GS8GC6XS-2P(18-72VDC) | 6 | 8 | 16 | 18~72VDC dual power supply |
