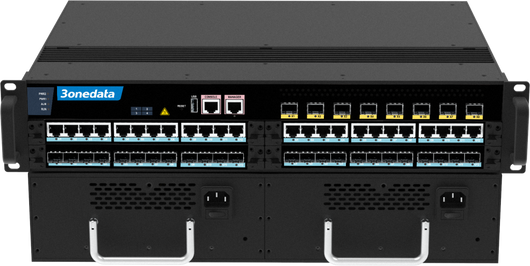

Серия ICS5556
Монтаж в 19-дюймовую стойку 2U
56-портовый гигабитный / 10-гигабитный модульный промышленный коммутатор Ethernet уровня 3
- Поддержка 8 слотов 10Gigabit SFP+ и 4 слотов для плат, которые могут соответствовать платам с 12 слотами Gigabit SFP или платам с 12 гигабитными медными портами (опционально)
- Принять запатентованную технологию Ring, поддерживает одиночное кольцо, соединительное кольцо, цепь, функцию двойного наведения
- Поддержка ERPS и обнаружения петель, что позволяет эффективно устранять петли и предотвращать широковещательные штормы, вызванные петлями данных
- Пропускная способность 10 Гбит/с позволяет передавать большие объемы видео, голоса и данных с высокой производительностью и скоростью.
- Поддержка резервного источника питания переменного тока, входное напряжение: 100~240 В переменного тока
- Поддержка широкого диапазона рабочих температур от -40 до 60 ℃
Серия ICS5556 представляет собой 56-портовые коммутаторы Gigabit/10Gigabit уровня 3 Ethernet, которые используют модульную конструкцию и поддерживают несколько комбинаций рамы и платы. Рама поддерживает 8 слотов 10Gigabit SFP +, платы поддерживают 12 слотов Gigabit SFP или RJ45 (опционально), и вся машина принимает установку в стойку 2U. Обильное количество интерфейсов, пропускная способность комбинации Gigabit/10Gigabit и способность передавать большие объемы видео, голоса и данных с высокой производительностью и высокой скоростью отвечают требованиям приложений крупномасштабной промышленной сети.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, функцию QoS, функцию статической многоадресной рассылки IGMP Snooping, PIM, LLDP, транкинг портов, зеркалирование портов и т. д. Она имеет идеальные функции управления, поддерживая конфигурацию портов, статистику портов, диагностику сети, быструю настройку, онлайн-обновление, обнаружение петель и т. д. Могут поддерживаться CLI, WEB, Telnet, SSH, SNMP и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Кнопка RESET может использоваться для перезагрузки устройства и восстановления заводских настроек по умолчанию. Этот продукт поддерживает резервный источник питания переменного тока. Входной источник питания представляет собой два независимых модуля питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. При отказе источника питания или соединения индикатор ALM будет светиться и отправит сигнал тревоги, в то время как сигнальное устройство, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет широкую конструкцию температуры и напряжения и прошло строгие промышленные стандартные испытания, которые могут подходить для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP ITU-T G.8032 for ERPS |
| ||
|
| Management | SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server/Relay, File Management, Log Management, Port Statistics, ARP | ||
|
| Security | User permission rating, ACL, NAT, port alarm, power alarm, storm suppression, Telnet/SSH configuration, DHCP Snooping, link flapping protection, aggregation protection, loop detection | ||
|
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation | ||
|
| Unicast / Multicast | Static Multicast, Multicast Routing, IGMP-Snooping, PIM-SM, PIM-DM | ||
|
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS | ||
|
| Troubleshooting | Ping, Traceroute, Port Loopback, SFP Digital Diagnosis | ||
|
| Routing Technique | VRRP, RIP, OSPF, BGP | ||
|
| Time Management | NTP | ||
|
| Interface | 10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot Gigabit SFP: 100/1000Base-X self-adaptive SFP slot Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption USB interface: Type-A USB 2.0 Female (Reserved) CONSOLE port: CLI command line management port(RS-232), RJ45 MANAGER port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption for device network management | ||
|
| Indicator | Power indicator, alarm indicator, running indicator, interface indicator | ||
|
| Switch Property | Transmission mode: store and forward MAC address: 96K Packet buffer size: 32Mbit Backplane bandwidth: 256G | ||
|
| Power Supply | 100~240VAC redundant power supply, single-phase socket with rocker switch | ||
|
| Power Consumption | Full-load: ≤ 60W@220VAC (all board cards and the complete machine are copper ports, under high temperature environment), ≤ 90W@220VAC (all board cards and the complete machine are fiber ports, under high temperature environment) | ||
|
| Working Environment | Operating temperature: -40~60℃ Storage temperature:-40~60℃ Relative humidity: 5%～95% (no condensation) | ||
|
| Physical Characteristic | Housing: IP30 protection, metal Installation: 19-inch 2U rack mounting Dimension (W x H x D): 482.6mm×88.3mm×374.3mm (lugs are included) Weight: ≤ 9.5kg (complete machine) | ||
|
| Industrial Standard | IEC61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC61000-4-4 (EFT, electrical fast transient), Level 3 l Power supply: ±2kV l Signal: ±1kV
IEC61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 | ||
|
| Authentication | CE, FCC, RoHS | ||
|
| Warranty | 5 years | ||
| Available Models | Type | Gigabit | 10 Gigabit | Power Supply | ||
| RJ45 | SFP | SFP+ | ||||
| ICS5556-24GT24GS8XS-2P220 | Complete machine | 24 | 24 | 8 | 100~240VAC Redundant power supply | |
| ICS5556-MAIN-2P220 | Frame | — | — | 8 | ||
| ICS5556-IM-12GT | Board card | 12 | — | — | — | |
| ICS5556-IM-12GS | Board card | — | 12 | — | ||
