Серия ICS6400
Монтаж на DIN-рейку

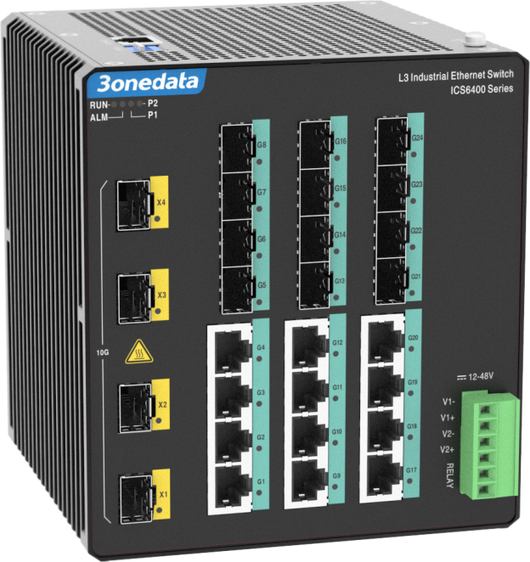

28-портовый гигабитный /10-гигабитный промышленный коммутатор Ethernet уровня 3
- Поддержка 12 гигабитных медных портов + 12 гигабитных слотов SFP + 4 10-гигабитных слота SFP+
- Применяется запатентованная технология SW-Ring, поддержка одинарного кольца, соединительного кольца, цепочки, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс.
- Пропускная способность 10 Гбит/с позволяет передавать большие объемы видео, голоса и данных с высокой производительностью и скоростью.
- Поддержка двух источников питания, входное напряжение: 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 65 ℃
ICS6400-12GT12GS4XS — это 28-портовый гигабитный/10-гигабитный коммутатор промышленного Ethernet уровня 3. Этот продукт обеспечивает несколько интерфейсов, включая гигабитные медные порты, гигабитные слоты SFP и 10-гигабитные слоты SFP. Он использует монтаж на DIN-рейку для соответствия требованиям различных сцен применения. Большое количество интерфейсов, пропускная способность комбинации гигабит/10-гигабит и способность передавать большие объемы видео, голоса и данных с высокой производительностью и высокой скоростью отвечают требованиям приложений крупномасштабной промышленной сети.
Система управления сетью поддерживает различные сетевые протоколы и отраслевые стандарты, такие как статическая маршрутизация, RIP, OSPF, ARP, VRRP, NAT, IGMP, PIM-SM, PIM-DM, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS, LLDP, IGMP Snooping, DHCP-Server/Snooping/Relay, транкинг портов, зеркалирование портов и т. д. Она также обладает полными функциями управления, поддерживает конфигурацию портов, статистику портов, диагностику сети, быструю настройку, онлайн-обновление и т. д.; поддерживаются CLI, WEB, Telnet, SNMP, SSH и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
DIP-переключатель может восстановить заводские настройки устройства. Когда порт имеет сбой связи, индикатор ALARM будет ярким и отправит сигнал тревоги, в то время как сигнальное устройство, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Входной источник питания устройства имеет два входа, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие промышленные стандартные испытания, которые могут подходить для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP ITU-T G.8032 for ERPS |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Relay, File Management, Port Statistics, Log Information, Syslog Server, Static ARP |
| Security | Classification of User Permissions, NAT, Alarm Configuration, Storm Suppression, SSHD Configuration, Telnet Configuration, Loop Detection, Link Flapping Protection, HCP Snooping |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, IGMP, IGMP-Snooping, PIM-SM, PIM-DM |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique | VRRP, RIP, OSPF, Multicast routing |
| Time Management | NTP |
| Interface | Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption Gigabit SFP Slot : 100/1000 Base-X self-adaption SFP slot 10Gigabit SFP+: 1000/10G Base-X self-adaptive SFP+ slot Console port: CLI command line management port(RS-232), RJ45 Alarm port: 6-pin 5.08mm pitch terminal blocks (2 pins for relay), support 1 relay alarm output |
| Indicator | Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 128G Switch time delay: <10μs |
| Power Supply | 12~48VDC, 6-pin 5.08mm pitch terminal blocks. The power supply occupies 4 pins and supports dual power supply redundancy and anti-reverse connection. |
| Power Consumption | No-load: 15.4W@24VDC Full-load: 30W@24VDC |
| Working Environment | Operating temperature: -40~65℃ Storage temperature: -40~85℃ Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic | Housing: IP30 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 137.4mm×150mm×135mm Weight: 2kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 IEC 61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Available Models | Gigabit Copper Port | Gigabit SFP Slot | 10Gigabit SFP+ Slot | Power Supply | |
| ICS6400-12GT12GS4XS | 12 | 12 | 4 | 12~48VDC dual power supply | |
