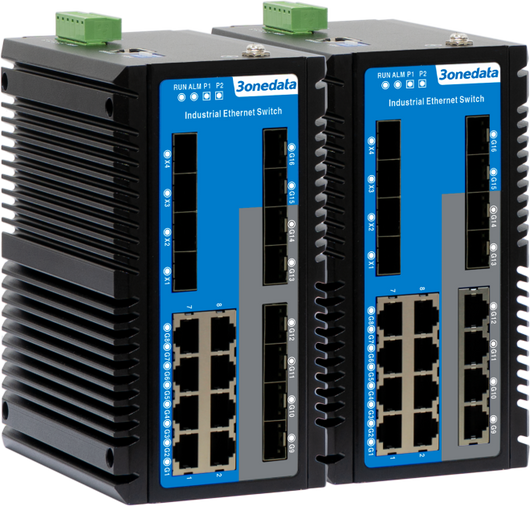

Серия ICS6420
Монтаж на DIN-рейку/на стену
20-портовый гигабитный/10-гигабитный промышленный коммутатор Ethernet уровня 3
- Поддержка 4 10-гигабитных оптоволоконных портов (слоты SFP+), 8/12 гигабитных медных портов, 4/8 гигабитных слотов SFP
- Применяется запатентованная технология SW-Ring, поддержка одинарного кольца, соединительного кольца, цепочки, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс.
- Поддержка ERPS и обнаружения петель, что позволяет эффективно устранять петли и предотвращать широковещательные штормы, вызванные петлями данных.
- Пропускная способность 10 Гбит/с позволяет передавать большие объемы видео, голоса и данных с высокой производительностью и скоростью.
- Поддержка двойного резервирования постоянного тока, входное напряжение: 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия ICS6420 — это 20-портовые гигабитные/10-гигабитные промышленные коммутаторы Ethernet уровня 3. Они оснащены слотами 10Gigabit SFP+, слотами Gigabit SFP и медными портами Gigabit. Они оснащены креплением на DIN-рейку/на стену. Большое количество интерфейсов, пропускная способность комбинации Gigabit/10Gigabit и возможность передачи больших объемов видео, голоса и данных с высокой производительностью и скоростью отвечают требованиям приложений крупномасштабной промышленной сети.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, функцию QoS, функцию статической многоадресной рассылки IGMP, LLDP, транкинг портов, зеркало портов и т. д. Она имеет идеальные функции управления, поддерживая конфигурацию портов, статистику портов, аутентификацию 802.1X, диагностику сети, быструю настройку, онлайн-обновление и т. д. Могут поддерживаться CLI, WEB, Telnet, SSH, SNMP и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Изделие поддерживает двойное резервирование постоянного тока, а вход питания представляет собой две независимые цепи питания для обеспечения нормальной работы оборудования в случае сбоя питания в одной цепи. При отказе источника питания или порта индикатор ALARM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE802.1p for CoS IEEE 802.1X for port access control IEEE 802.1AB for LLDP |
| Management | SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP |
| Security | User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, NAT, DHCP snooping, loop detection, aggregation protection |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, IGMP-Snooping, PIM-DM, PIM-SM |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique | VRRP, RIP, OSPF, BGP |
| Time Management | NTP Client, RTC |
| Interface | Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption Gigabit SFP: 100/1000Base-X self-adaptive SFP slot 10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot Console port: CLI command line management port(RS-232), RJ45 Alarm port: 6-PIN 5.08mm pitch terminal blocks(relay occupies 2 pins), support 1 relay alarm output, current loading capacity is 1A/30VDC or 0.3A/125VAC |
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 128G |
| Power Supply | Input voltage: 12~48VDC Redundant power supply: support dual power supply redundancy Overcurrent protection: 3A Connection protection: anti-reverse connection Access terminal: 6-PIN 5.08mm pitch terminal blocks (dual power supply occupies 4 pins) |
| Power Consumption | No-load: 9.6W@12VDC Full-load: 17.76W@12VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail/wall mounting Weight: 3176g Dimension (W x H x D): 86.1mm×160mm×130mm |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3 l Power supply: ±2kV l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
