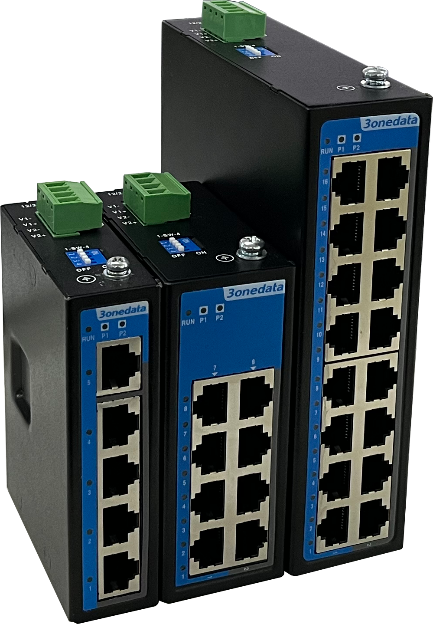

Серия IES2100SL
Монтаж на DIN-рейку
5/8/16-портовый 100M неуправляемый промышленный Ethernet-коммутатор
-
Поддержка 5, 8 или 16 медных портов 100M (опционально)
-
Поддержка подавления шторма, управления потоком, одноключевой VLAN (5T, 8T), обнаружения петель (5T, 8T) и других функций
-
Поддержка до 2048 байт Jumbo-кадров
-
Поддержка двойного резервирования питания, входное напряжение 12/24/48 В постоянного тока (9~60 В постоянного тока)
-
Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
-
Поддержка степени защиты IP40
Серия IES2100SL — это 5/8/16-портовые 100M неуправляемые промышленные Ethernet-коммутаторы. Эта серия включает 3 продукта и поддерживает 100M медные порты. Они используют монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
DIP-переключатель может реализовывать такие функции, как подавление шторма устройства, управление потоком, VLAN и обнаружение петель. Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие промышленные стандартные испытания, которые могут подходить для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в умном городе, железнодорожном транспорте, умном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3x for Flow Control IEEE 802.1Q for VLAN | ||||||||||||
| Interface | 100M copper port: 10/100Base-T(X) self-adaptive RJ45, full/half duplex mode self-adaption, MDI/MDI-X autotunning DIP switch: l 5T/8T: 1-loop detection, 2-storm suppression, 3-VLAN, 4-flow control l 16T: 1-flow control, 2-storm suppression, 3/4-NC | ||||||||||||
| Indicator | Power indicator, running indicator, interface indicator | ||||||||||||
| Switch Property | Transmission mode: store and forward MAC address: 2K (5T/8T), 8K (16T) Backplane bandwidth: 1G (5T), 1.6G (8T) and 3.2G (16T) Switch time delay: <10μs | ||||||||||||
| Power Supply | 12/24/48 VDC (9~60VDC), dual power supply redundancy, using 4-pin 5.08mm pitch terminal blocks, support anti-reverse connection | ||||||||||||
| Power Consumption |
| ||||||||||||
| Working Environment | Operating temperature: -40~75℃ Storage temperature: -40~85℃ Relative humidity: 5%～95% (no condensation) | ||||||||||||
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (width× height× depth): 28mm×103mm×78mm(5T), | ||||||||||||
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Contact discharge: ±6kV l Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Copper port: ±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 | ||||||||||||
| Authentication | CE, FCC, RoHS | ||||||||||||
| Warranty | 5 years |
