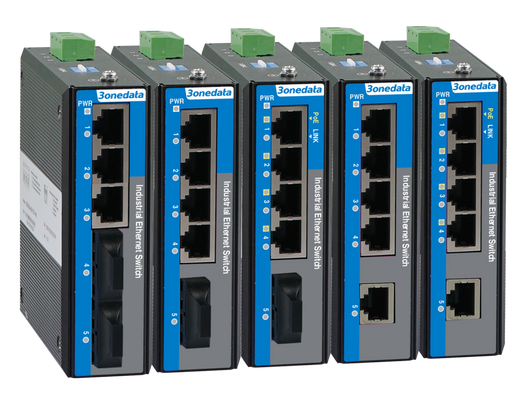

Серия IES2105
Монтаж на DIN-рейку
Неуправляемый промышленный коммутатор Ethernet PoE/Non-PoE
-
Поддержка 5 дополнительных 100M PoE/Non-PoE оптоволоконных/медных портов
-
Один порт PoE может обеспечить выходную мощность до 30 Вт
-
Продукт PoE поддерживает входное напряжение питания POE 48 В постоянного тока
-
Продукт без поддержки PoE поддерживает дополнительный вход питания 220 В переменного тока/12~48 В постоянного тока
-
Поддерживает широкий диапазон рабочих температур: от -40 до 75℃
Серия IES2105 — это неуправляемые промышленные коммутаторы PoE/Non-PoE Ethernet. Эта серия предлагает 8 продуктов на выбор и поддерживает 100M медные порты, 100M оптоволоконные порты и 100M медные порты PoE, а также несколько схем питания, 220VAC, 12~48VDC и 48VDC PoE. Они используют монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
DIP-переключатель может реализовывать такие функции, как jumbo frame, one-key VLAN и управление потоком. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением и широким диапазоном температур и напряжений, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100BaseFX IEEE 802.3x for Flow Control IEEE 802.1Q for VLAN IEEE 802.3af for PoE IEEE 802.3at for PoE+ | |||||||||
| PoE | The maximum power of PoE port: 30W The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 | |||||||||
| Interface | 100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/ MDI-X Autotunning 100M fiber port: 100Base-FX, optional SC/ST/FC 100M POE copper port: 10/100Base-T(X) RJ45, automatic flow control, full/half duplex mode, MDI/ MDI-X autotunning, POE port, output power of 15W or 30W. | |||||||||
| Indicator | Port Indicator, Power Supply Indicator, PoE Indicator | |||||||||
| Switch Property | MAC address: 2K Backplane bandwidth: 1G Transmission mode: store and forward Switch time delay: <10μs | |||||||||
| Power Supply | Optional AC/DC power supply, 12~ 48VDC, 48VDC PoE or 220VAC 3-pin 7.62mm pitch terminal blocks | |||||||||
| Power Consumption |
| |||||||||
| Working Environment | Operating temperature: -40~75℃ Storage temperature: -40~85℃ Relative humidity: 5%～95% (no condensation) | |||||||||
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 35mm×110mm×95mm Weight l IES2105-5T-P48, IES2105-5T-P220: 356g l IES2105-4P1F-P48, IES2105-4P1F-P220: 384g l IES2105-4T1F-P220: 375g l IES2105-3T2F-P48, IES2105-3T2F-P220: 355g | |||||||||
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3 l Power supply: ±2kV l Signal: ±1kV
IEC61000-4-5 (Surge), Level 3 l Power supply: differential mode±1kV, common mode±2kV l Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068- 2- 27 Free fall: IEC 60068- 2- 32 Vibration: IEC 60068- 2- 6 | |||||||||
| Certification | CE, FCC, RoHS | |||||||||
| Warranty | 5 years |
| Available Models | 100M Copper Port | 100M Fiber Port | 100M PoE Port | Power Supply |
| IES2105-5T-P48 | 5 | - | - | 12~48VDC |
| IES2105-4T1F-P48 | 4 | 1 | - | |
| IES2105-3T2F-P48 | 3 | 2 | - | |
| IES2105-5T-P220 | 5 | - | - | 220VAC |
| IES2105-4T1F-P220 | 4 | 1 | - | |
| IES2105-3T2F-P220 | 3 | 2 | - | |
| IES2105-4P1T-P48 | 1 | - | 4 | 48VDC PoE |
| IES2105-4P1F-P48 | - | 1 | 4 |
