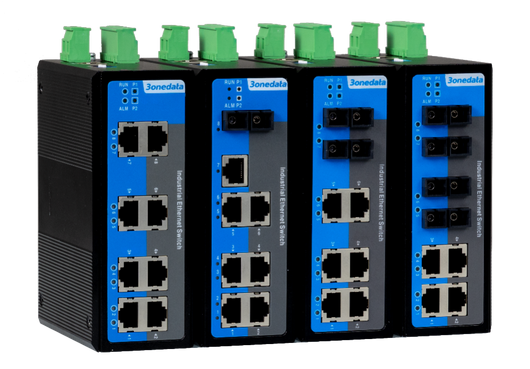

Серия IES318
Монтаж на DIN-рейку или стену
8-портовый 100M неуправляемый промышленный Ethernet-коммутатор уровня 2
-
Поддержка 4 медных портов Ethernet 100M и 4 портов Ethernet 100M (опционально оптоволоконные/медные порты)
-
Поддержка релейного выхода тревоги
-
Поддержка двойного входа питания 9~60 В постоянного тока и бесполярного источника питания
-
Поддержка входного напряжения питания 220 В переменного/постоянного тока
-
Поддержка широкого диапазона температур -40~75℃
Серия IES318 — это 8-портовый 100M неуправляемый промышленный коммутатор Ethernet уровня 2. Эта серия предлагает 8 продуктов и поддерживает 100M медные порты и 100M оптоволоконные порты. Они используют настенный монтаж или монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Вход питания постоянного тока состоит из двух независимых цепей питания, которые могут обеспечить нормальную работу устройства при выходе из строя одной из них. Конструкция DIP-переключателя может реализовать сигнализацию порта и сигнализацию питания. Когда источник питания или порт выходят из строя, индикатор ALARM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-X | |||||||||||||||||||||||||||
| Interface | Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-Adaption, MDI/ MDI-X Autotunning Fiber port: 100Base-X, optional SC/ST/FC Alarm port: 2-pin 7.62mm pitch terminal blocks, supports 1 relay alarm output, and the current load capacity is 1A@24VDC or 0.5A@120VAC | |||||||||||||||||||||||||||
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator | |||||||||||||||||||||||||||
| Switching Property | Transmission mode: store and forward MAC address: 2K Buffer: 1Mbit Backplane bandwidth: 1.6G Switch time delay: <10μs | |||||||||||||||||||||||||||
| Power Supply | l DC power: 12/24/48VDC (9~60VDC), with dual power supplies, built-in overcurrent protection, supports nonpolarity l AC power: 220 VAC/DC (85~264VAC/DC), with built-in overcurrent protection | |||||||||||||||||||||||||||
| Power Consumption |
| |||||||||||||||||||||||||||
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) | |||||||||||||||||||||||||||
| Physical Characteristic | Housing: IP40 protection, high-strength corrugated metal Installation: DIN-Rail or wall mounting Dimension (W x H x D): 53mm×138mm×110mm Weight: 670g | |||||||||||||||||||||||||||
| AC Product Industrial Standard | IEC 61000-4-2 (ESD), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT),Level3 l Ethernet port: ±1kV l Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode ±2kV, differential mode ±1kV l Ethernet port: common mode ±2kV, differential mode ±1kV l Relay: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 | |||||||||||||||||||||||||||
| DC Product Industrial Standard | IEC 61000-4-2 (ESD), Level 4 l Air discharge: ± 15kV l Contact discharge: ±8kV
IEC 61000-4-4 (EFT),Level4 l Power supply: ±4kV l Ethernet port: ±2kV l Relay: ±4kV
IEC 61000-4-5 (Surge),Level 4 l Power supply: common mode±4kV, differential mode±2kV l Ethernet port: common mode±4kV, differential mode±2kV l Relay: common mode ±4kV, differential mode±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 | |||||||||||||||||||||||||||
| Authentication | CE, FCC, RoHS | |||||||||||||||||||||||||||
| Warranty | 5 years |
| Model | 100M Copper Port | 100M Fiber Port | Power Supply |
| IES318-4T4F-2P48 | 4 | 4 | 12/24/48VDC (9~60VDC) dual power supply |
| IES318-4T4F-P220 | 4 | 4 | 220VAC/DC (85~264VAC/DC) |
| IES318-6T2F-2P48 | 6 | 2 | 12/24/48VDC (9~60VDC) dual power supply |
| IES318-6T2F-P220 | 6 | 2 | 220VAC/DC (85~264VAC/DC) |
| IES318-7T1F-2P48 | 7 | 1 | 12/24/48VDC (9~60VDC) dual power supply |
| IES318-7T1F-P220 | 7 | 1 | 220VAC/DC (85~264VAC/DC) |
| IES318-8T-2P48 | 8 | — | 12/24/48VDC (9~60VDC) dual power supply |
| IES318-8T-P220 | 8 | — | 220VAC/DC (85~264VAC/DC) |
