Серия IES6000PN
Настенный монтаж
10-портовый 100M/Gigabit Layer 2 управляемый промышленный Ethernet-коммутатор PROFINET
- Поддержка 8 100M M12 и 2 Gigabit M12
- Поддержка связи в реальном времени PROFINET RT и соответствие требованиям категории согласованности CC-B
- Поддержка избыточности сети PROFINET MRP, повышение надежности сети, время перенастройки ≤200 мс
- Принятие запатентованной технологии Ring, поддержка одинарного кольца, соединительного кольца, цепи, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс
- Поддержка двойного резервирования питания, входное напряжение: 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
- Поддержка степени защиты IP67

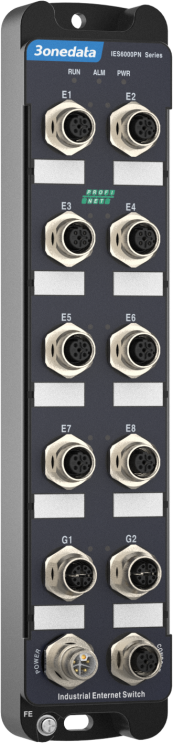

IES6000-PN-8T2GT-2P(12-48VDC) - это 10-портовый 100M/Gigabit управляемый PROFINET промышленный Ethernet-коммутатор уровня 2, который поддерживает связь PROFINET RT в реальном времени и соответствует категории согласованности CC-B. Интерфейс Ethernet имеет прочную и надежную форму M12, которая может применяться в сценах с сильной вибрацией и ударами. Этот продукт обеспечивает 8 100M M12 и 2 Gigabit M12. Он принимает настенное крепление, что может удовлетворить потребности различных областей применения.
Система управления сетью поддерживает различные сетевые протоколы и отраслевые стандарты, такие как PROFINET, STP/RSTP/MSTP, MRP, 802.1Q VLAN, функцию QoS, LLDP, транкинг портов, зеркалирование портов и т. д. Она имеет идеальные функции управления, поддерживает ток утечки, конфигурацию портов, статистику портов, контроль доступа, диагностику сети, быструю настройку, онлайн-обновление и т. д.; Она может поддерживать CLI, WEB, SSH, Telnet, SNMP и другие методы доступа; Предоставляет файл описания оборудования GSD и реализует простую и последовательную настройку и диагностику с помощью инструмента настройки STEP 7 или TIA Portal. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Когда порт, источник питания или другие настраиваемые события выходят из строя или срабатывают сигнал тревоги, индикатор ALM будет ярким и отправит запрос для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением и широким диапазоном температур и напряжений, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в автоматизации производства, автоматизации процессов, интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве, военных проектах и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEC 61158 and IEC 61784 for PROFINET IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEC 62439-2 for MRP IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| Industrial Ethernet | PROFINET V2.4 |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, DHCP Server, DHCP Client, Port Mirroring(TX,RX,TX&RX), QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics |
| Security | Classification of User Permissions, Access Control, Port Alarm, Temperature Alarm, Power Supply Alarm, MRP Alarm, Leakage Current Alarm, Network Load Alarm, Wrong Neighbor Alarm, Error Frame Alarm, Discarded Frame Alarm, Cable Quality Alarm, E-mail Alarm, SSHD Configuration, Telnet Configuration, HTTPS Configuration |
| Switch Function | 802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit |
| Redundancy Technology | Ring, MRP(Master/Client), STP/RSTP/MSTP |
| Troubleshooting | Leak Current, Ping, Traceroute, Cable Diagnosis |
| Time Management | NTP server, NTP client |
| Interface | 100M M12: 10/100Base-T(X), M12(Female), 4-Pin D-Code, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning Gigabit M12:10/100/1000Base-T(X), M12(Female), 8-Pin X-Code, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning. Console port: CLI command line management port (RS-232), M12(Female), 4-Pin D-Code |
| Indicator | RUN indicator, ALM indicator, power supply indicator, interface indicator |
| Switch Property | Transmission mode: store and forward Packet forwarding rate: 4.1664Mpps MAC address: 16K Buffer: 2Mbit Backplane bandwidth: 20G Switch time delay: <10μs |
| Power Supply | 12~48VDC dual power supply redundancy, M12(Male), 5-Pin L-Code, built-in fuse with 3A current limit |
| Power Consumption | No-load: 4.7W@48VDC Full-load: 6.8W@48VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Physical Characteristic | Housing: IP67 protection, metal Installation: wall mounting Dimension (W x H x D): 60mm×284mm×49mm Weight: 786g |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Ethernet port: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Ethernet interface: common mode±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| MTBF | 382,614 hours |
| Authentication | CE, FCC, PROFINET CC-B |
| Warranty | 5 years |
| Available Models | 100M M12 | Gigabit M12 | Power Supply |
| IES6000-PN-8T2GT-2P(12-48VDC) | 8 | 2 | 12~48VDC, dual power supply redundancy |
