Серия IES6100PN
Монтаж на DIN-рейку
8-портовый 100M Layer 2 управляемый промышленный Ethernet-коммутатор PROFINET
- Поддержка 8 медных портов 100M
- Поддержка связи в реальном времени PROFINET RT и соответствие требованиям категории согласованности CC-B
- Поддержка избыточности сети PROFINET MRP, повышение надежности сети, время перенастройки ≤200 мс
- Принятие запатентованной технологии Ring, поддержка одинарного кольца, соединительного кольца, цепи, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс
- Поддержка двойного резервирования питания, входное напряжение 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
- Поддержка степени защиты IP40

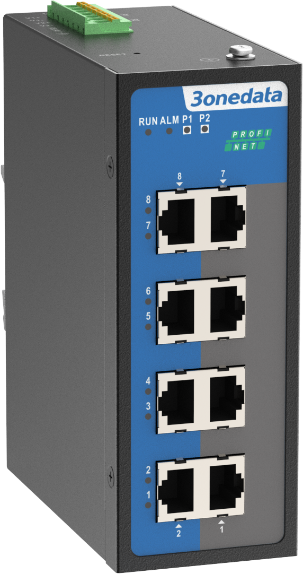

IES6100PN-8T-2LV — это 8-портовый 100M-управляемый промышленный Ethernet-коммутатор PROFINET 2-го уровня, который поддерживает связь в реальном времени PROFINET RT и соответствует категории согласованности CC-B. Эта серия обеспечивает 100M-порты для медных кабелей. Они оснащены креплением на DIN-рейку для соответствия требованиям различных сцен применения.
Система управления сетью поддерживает различные сетевые протоколы и отраслевые стандарты, такие как PROFINET, STP/RSTP/MSTP, MRP, 802.1Q VLAN, функцию QoS, LLDP, RMON, зеркалирование портов и т. д. Она имеет идеальные функции управления, поддерживает конфигурацию портов, статистику портов, контроль доступа, диагностику сети, быструю настройку, онлайн-обновление и т. д.; Она может поддерживать WEB, SSH, Telnet, SNMP и другие методы доступа; Предоставляет файл описания оборудования GSD и реализует простую и последовательную настройку и диагностику с помощью инструмента настройки STEP 7 или TIA Portal. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Кнопка RESET может перезагрузить устройство и восстановить заводские настройки по умолчанию. Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Когда источник питания, порт или другое настраиваемое событие выходит из строя или подает сигнал тревоги, индикатор ALM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением и широким диапазоном температур и напряжений, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в автоматизации производства, автоматизации процессов, интеллектуальной сети, железнодорожном транспорте, умном городе, безопасном городе, новой энергетике, интеллектуальном производстве, военных проектах и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEC 61158 and IEC 61784 for PROFINET IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEC 62439-2 for MRP IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| Industrial Ethernet | PROFINET V2.4 |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, DHCP Client and Server, Port Mirroring, QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics |
| Security | Classification of User Permissions, Port Alarm, Temperature Alarm, Voltage Alarm, MRP Alarm, Neighbor Alarm, Network Load Alarm, Error Frame Alarm, Discarded Frame Alarm, E-mail Alarm, SNMP Trap Alarm, Relay Alarm, SSHD Configuration, Telnet Configuration, HTTP Configuration, HTTPS Configuration, Loop Detection |
| Switch Function | 802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit, Port Isolation |
| Unicast / Multicast | Static Multicast, IGMP-Snooping |
| Redundancy Technology | Ring, MRP(Master/Client), STP/RSTP/MSTP |
| Time Management | NTP server and client |
| Troubleshooting | Ping, Traceroute, Cable Diagnosis |
| Interface | 100M copper port: 10/100Base-T(X) Self-Adaption or Forced Mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/ MDI-X Autotunning Relay interface: support 1 relay alarm information output, adopt 7-pin 5mm pitch terminal blocks (2-pin relay), current load capacity is 1A@30VDC or 0.3A@125VAC |
| Indicator | Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 8K Buffer: 2Mbit Backplane bandwidth: 1.6G Switch time delay: <10μs |
| Power Supply | 12~48VDC dual power supply redundancy, 7-pin 5mm pitch terminal blocks, the power supply occupies 4 pins |
| Power Consumption | No-load: 2.2W@24VDC Full-load: 5.0W@24VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 53mm×138mm×110mm |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Signal: common mode ±2kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Available Models | 100M Copper Port | Power Supply |
| IES6100PN-8T-2LV | 8 | 12~48VDC, dual power supply redundancy |
