Серия IES6200PN
Монтаж на DIN-рейку
20-портовый 100M/Gigabit Layer 2 управляемый промышленный Ethernet-коммутатор PROFINET
- Поддержка 4 гигабитных оптоволоконных портов (слот SFP) и 16 медных портов 100M
- Поддержка связи в реальном времени PROFINET RT и соответствие требованиям категории согласованности CC-B
- Поддержка избыточности сети PROFINET MRP, повышение надежности сети, время перенастройки ≤200 мс
- Применяется запатентованная технология SW-Ring, поддержка одинарного кольца, соединительного кольца, цепочки, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс.
- Поддержка двух источников питания, входное напряжение: 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃

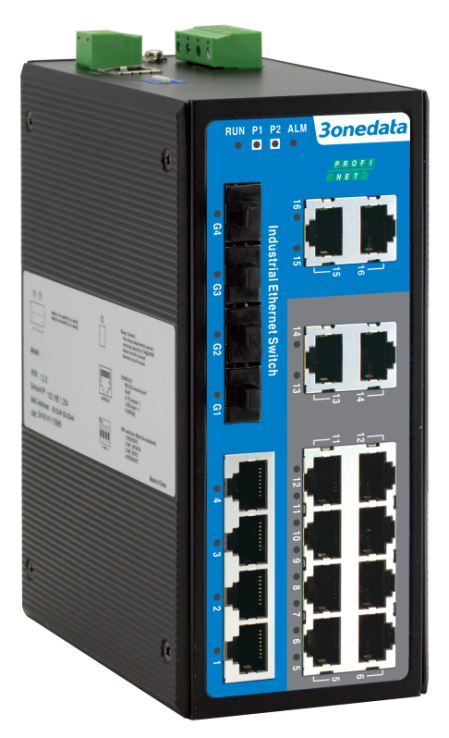

IES6200-PN-16T4GS-2P48 — это 20-портовый 100M/Gigabit управляемый промышленный Ethernet-коммутатор PROFINET уровня 2, который поддерживает связь PROFINET RT в реальном времени и соответствует категории согласованности CC-B. Этот продукт оснащен 100M медными портами, слотами Gigabit SFP и другими интерфейсами, а также имеет монтаж на DIN-рейку, что может соответствовать требованиям различных сцен.
Система управления сетью поддерживает различные сетевые протоколы и отраслевые стандарты, такие как PROFINET, STP/RSTP/MSTP, ERPS, MRP, 802.1Q VLAN, функцию QoS, статическую многоадресную рассылку IGMP, SNMP, LLDP, RMON, DHCP, NTP и т. д. Она имеет идеальные функции управления, поддерживает настройку портов, контроль доступа, диагностику сети, быструю настройку, онлайн-обновление и т. д.; Она может поддерживать CLI, WEB, Telnet, SNMP и другие методы доступа; Предоставляет файл описания оборудования GSD и реализует простую и последовательную настройку и диагностику с помощью инструмента настройки STEP 7 или TIA Portal. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Входной источник питания представляет собой две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного источника питания. Конструкция DIP-переключателя может реализовать восстановление заводских настроек устройства. Когда источник питания, порт или другое настраиваемое событие имеет сигнал тревоги, индикатор ALM будет ярким и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в умном городе, железнодорожном транспорте, умном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3z for 1000Base-X IEC 61158 and IEC 61784 for PROFINET IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEC 62439-2 for MRP IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1X for 802.1X Authentication IEEE 802.1AB for LLDP |
| Industrial Ethernet | PROFINET V2.4 |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, Port Mirroring, QoS, DHCP Server, File Management, Port Statistics, LLDP, Log Management, Syslog Server |
| Security | User privilege classification, power alarm, port alarm, temperature alarm, MRP alarm, network load alarm, error neighbor alarm, error frame alarm, dropped frame alarm, relay alarm, mail alarm, SNMP Trap alarm, 802.1X, DHCP Snooping, and loop detection. |
| Switch Function | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast | Static Multicast, IGMP-Snooping |
| Redundancy Technology | SW-Ring, MRP(Master/Client), STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute |
| Time Management | NTP server and client |
| Interface | Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning SFP interface: Gigabit SFP slot Console port: CLI command line management port(RS-232), RJ45 Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current load capability is 5A@30VDC or 10A@125VAC |
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 8K Buffer: 3Mbit Backplane bandwidth: 12.8G Switch time delay: <10μs |
| Power Supply | 12~48VDC, 4-pin 7.62mm pitch terminal blocks Dual power supply redundancy, non-polarity and anti-reverse connection Support 4A overcurrent protection |
| Power consumption | No-load: 5.28W@24VDC Full-load: 11.06W@24VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 70mm×160mm×130mm Weight: ≤ 1.1kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electronic static discharge), Level 4 l Air discharge:± 15kV l Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4 l Ethernet port: ±2kV l Relay: ±4kV
IEC 61000-4-5 (Surge), Level 2 l Power supply: common mode±1kV, differential mode±500V l Ethernet port: ±2kV l Relay: common mode ±1kV, differential mode±500V
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Available Models | Gigabit SFP Slot | 100M Copper Port | Power Supply |
| IES6200-PN-16T4GS-2P48 | 4 | 16 | 12~48VDC dual power supply |
