Серия IES6300 Hi-PoE
Монтаж на DIN-рейку
12-портовый гигабитный управляемый промышленный коммутатор Ethernet 2-го уровня с поддержкой PoE++
- Поддержка 2 слотов SFP 100M/1G/2.5G, 2 слотов SFP 100M/1G, 8 портов Gigabit PoE, 2 цифровых входа и 2 цифровых выхода
- Все порты PoE соответствуют стандарту IEEE 802.3af/at/bt. Один порт PoE поддерживает мощность до 90 Вт, а общая мощность портов PoE поддерживает до 360 Вт.
- Применяется запатентованная технология Ring, поддержка одинарного кольца, соединительного кольца, цепочки, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс.
- Поддержка множества сетевых протоколов и отраслевых стандартов, таких как STP/RSTP/MSTP, ERPS, PoE, DHCP, VLAN, QoS, IGMP Snooping, LLDP, ACL и SNMP.
- Поддержка двойного резервирования питания, входное напряжение 50~55 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃

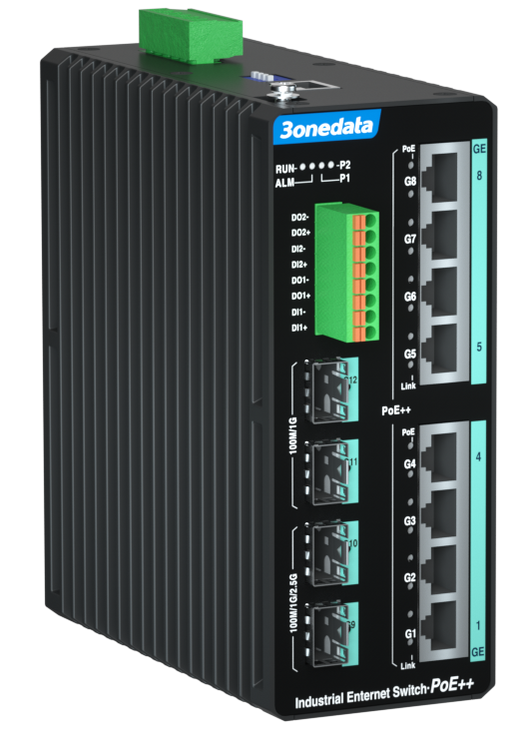

IES6300-8GHP2GS2HS-2P48-360W — это 12-портовый гигабитный управляемый промышленный коммутатор PoE Ethernet уровня 2. Источник питания PoE соответствует стандарту протокола IEEE802.3af/at/bt. Этот продукт предоставляет несколько интерфейсов, включая медные порты Gigabit PoE, слоты SFP 100M/1G, слоты SFP 100M/1G/2.5G и порты ввода-вывода. Он использует монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как Ring, STP/RSTP/MSTP, ERPS, DHCP Server/Snooping/Relay, VLAN, QoS, IGMP Snooping, LLDP, MEP, LACP и Port Mirroring. Она обладает полными функциями управления и поддерживает конфигурацию портов, NAS, ACL, диагностику сети, онлайн-обновление и т. д. Могут поддерживаться CLI, WEB, TELNET, SSH, SNMP и другие методы доступа. Она может предоставить пользователям хороший опыт с дружественным дизайном интерфейса системы управления сетью, простой и удобной эксплуатацией.
Блок питания имеет две независимые цепи питания, которые могут обеспечить нормальную работу устройства при выходе из строя одного из источников питания. Конструкция DIP-переключателя может реализовать восстановление заводских настроек устройства. Когда источник питания постоянного тока или порт выходят из строя, индикатор ALM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением и широким температурным диапазоном, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в зонах покрытия точек доступа, на железнодорожном транспорте, в умном городе, безопасном городе, новой энергетике, умных сетях, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol ITU-T G.8032 for ERPS IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3ad for LACP IEEE 802.3af for PoE IEEE 802.3at for PoE+ IEEE 802.3bt for PoE++ |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, QoS, PoE, DHCP Server, DHCP Snooping, DHCP Relay, Static MAC Address, LLDP, Storm Suppression, User Password, Login Method, File Management, Log Management, Port Statistics, MEP |
| Security | User Privilege Classification, Authentication Method Configuration, SSH Configuration, HTTPS Configuration, Access Control, SNMP, RMON, Port Limit Control, Port Security, NAS, ACL, Ethernet Services, RADIUS Server Authentication, TACACS + Server Authentication, Port Alarm, DC Power Supply Alarm, IO Alarm, Loop Protection |
| Switch Function | 802.1Q VLAN, Static Aggregation, LACP |
| Unicast / Multicast | IGMP Snooping, Unicast MAC |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Cable Detection, Port Mirroring |
| Time Management | NTP, Time Zone Configuration |
| PoE | The total power of PoE supports 360W and supports the mixed plug-in of devices of IEEE 802.3af, IEEE 802.3at and IEEE 802.3bt standards PoE supports enabling and disabling port power supply PoE supports power supply priority. When the power is overloaded, it can power high priority device first PoE supports delayed power supply to avoid the instant power supply shock when powering on the device PoE supports detecting the status of power receiving devices automatically. When the power receiving device fails, the power supply port can be closed and reopened to restart the power receiving device and solve the problem of power receiving device crash |
| Interface | Gigabit PoE port: 10/100/1000Base-T(X) self-adaption, RJ45, Full/Half Duplex, MDI/ MDI-X self-adaption. The single port supports 15.4W PoE output power of IEEE802.3af standard and 30W PoE+ output power of IEEE802.3at standard, power supply pin: 1/2-, 3/6+; 90W PoE++ output power of IEEE802.3bt standard, power supply pin: 1/2-, 3/6+, 4/5-, 7/8+ Gigabit SFP Slot: 100/1000Base-X self-adaption or forced mode, SFP slot 2.5G SFP Slot: 100/1000/2.5G Base-X self-adaption or forced mode, SFP slot I/O port: Support 2 DI and 2 DO, 8-pin 3.81mm pitch terminal blocks, support dry contact input and relay-type output Console port: CLI command line management port(RS-232), RJ45 Alarm port: 6-pin 5.08mm pitch terminal blocks (relay occupies 2 pins), support 1 relay alarm output, the current load capacity is 1A@30VDC or 0 3A@125VAC |
| Indicator | Running indicator, alarm indicator, power supply indicator, interface indicator, PoE indicator, I/O output indicator, I/O input indicator |
| Switch Property | Transmission mode: store and forward MAC address: 8K Packet buffer size: 4Mbit Backplane bandwidth: 30G Switch delay: <10μs |
| Power Supply | Power input: 50~ 55VDC Connection method: 6-pin 5.08mm pitch terminal blocks (includes 4-pin power supply) Power supply quantity: dual power supply redundancy backup Connection protection: anti-reverse connection Overcurrent protection: 7.5A |
| Power Consumption | No-load: ≤ 5.5W@50VDC Full-load: ≤ 380W@50VDC (with 360W PoE load) |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 62mm×150mm×135mm |
| Industrial Standard | IEC 6100042 (ESD, electrostatic discharge), Level 3 IEC 6100044 (EFT, electrical fast transient pulses), Level 3 IEC 61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Available Models | 10M/100M/1G PoE++ RJ45 | 100M/1G SFP | 100M/1G/2.5G SFP | DI | DO | Power Consumption | Power Supply |
| IES6300-8GHP2GS2HS-2P48-360W | 8 | 2 | 2 | 2 | 2 | 360W | 50~55VDC Redundant power supply |
