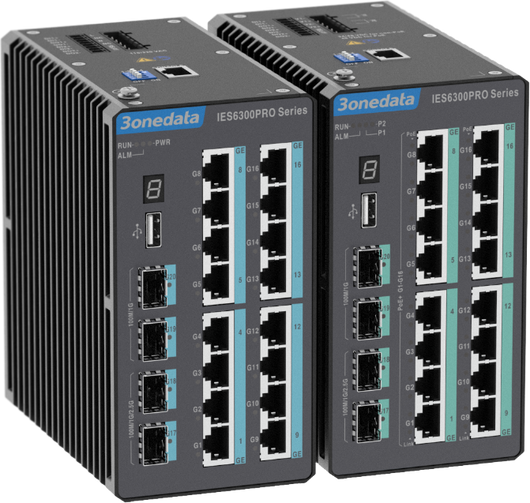

Серия IES6300PRO
Монтаж на DIN-рейку
12/20-портовый гигабитный управляемый промышленный коммутатор Ethernet уровня 2
- Поддержка 8 или 16 гигабитных медных портов (опционально PoE), 2 гигабитных слота SFP, 2 слота 2.5G SFP, 2 DI и 2 DO
- Принятие запатентованной технологии Ring, поддержка одинарного кольца, соединительного кольца, цепи, двойного подключения, автоматическое время восстановления после сбоя сети < 20 мс
- Поддержка множества сетевых протоколов и отраслевых стандартов, таких как Ipv6, PTP, STP/RSTP/MSTP, ERPS, VLAN, QoS, LACP, DHCP, IGMP Snooping, LLDP, ACL, SNMP и MEP.
- Поддержка 3 дополнительных источников питания: 24/48 В постоянного тока, 48 В постоянного тока PoE, 110/220 В переменного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия IES6300PRO — это 12/20-портовый гигабитный управляемый промышленный коммутатор Ethernet уровня 2. Блок питания PoE соответствует стандарту протокола IEEE802.3af/at. Эта серия предлагает 6 продуктов и поддерживает различные интерфейсы, включая гигабитные медные порты, гигабитные медные порты PoE, слоты SFP 100M/1G, слоты SFP 100M/1G/2.5G, порты ввода-вывода и USB. Они используют монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Система управления сетью поддерживает множество сетевых протоколов и отраслевых стандартов, таких как IPv6, PTP, Ring, STP/RSTP/MSTP, ERPS, DHCP Server/Snooping/Relay, VLAN, QoS, IGMP Snooping, LLDP, Port Trunking и Port Mirroring. Она обладает полными функциями управления и поддерживает конфигурацию портов, NAS, ACL, диагностику сети, онлайн-обновление и т. д. Могут поддерживаться CLI, WEB, TELNET, SSH, SNMP и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Блок питания постоянного тока имеет две независимые цепи питания, которые могут обеспечить нормальную работу устройства при выходе из строя одного из источников питания. Конструкция DIP-переключателя может реализовать восстановление заводских настроек устройства. Когда блок питания постоянного тока или порт выходят из строя, индикатор ALM будет светиться и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением и широким температурным диапазоном, которая прошла строгие испытания на соответствие промышленным стандартам и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в зонах покрытия точек доступа, на железнодорожном транспорте, в умном городе, безопасном городе, новой энергетике, умных сетях, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol ITU-T G.8032 for ERPS IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3ad for LACP IEEE 802.3af for PoE IEEE 802.3at for PoE+ |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, QoS, PoE, DHCP Server, DHCP Relay, Static MAC Address, LLDP, LLDP-MED, Storm Suppression, User Password, Login Method, File Management, Log Management, Port Statistics, MEP |
| Security | User Privilege Classification, Authentication Method Configuration, SSH Configuration, HTTPS Configuration, Access Control, SNMP, RMON, Port Limit Control, Port Security, NAS, ACL, Ethernet Services, RADIUS Server Authentication, TACACS + Server Authentication, Port Alarm, DC Power Supply Alarm, IO Alarm, Loop Protection, DHCP Snooping, Temperature Protection |
| Switch Function | 802.1Q VLAN, Static Aggregation, LACP |
| Unicast / Multicast | IGMP Snooping, Unicast MAC |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Ping6, Cable Detection, Port Mirroring, DDMI |
| Time Management | NTP client/server, PTP, Time zone configuration |
| Interface | Gigabit copper port: 10/100/1000Base-T(X) self-adaption, RJ45, full/half duplex, MDI/MDI-X self-adaption Gigabit PoE port: 10/100/1000Base-T(X) self-adaption, RJ45, Full/Half Duplex, MDI/ MDI-X self-adaption. The single port supports 15.4W PoE output power of IEEE802.3af standard and 30W PoE+ output power of IEEE802.3at standard, power supply pin: 1/2-, 3/6+ Gigabit SFP Slot: 100/1000Base-X self-adaption or forced mode, SFP slot 2.5G SFP Slot: 100/1000/2.5G Base-X self-adaption or forced mode, SFP slot LED digital tube: support 1 seven-segment LED digital tube, which shows the running status of the device USB interface: support 1 USB2.0 Type-A(Female), which can be used to download logs, backup configuration files, or upload configuration files I/O port: Support 2 DI and 2 DO, 8-pin 3.81mm pitch terminal blocks, support dry contact input and relay-type output Console port: CLI command line management port(RS-232), RJ45 Alarm port: 6-pin 5.08mm pitch terminal blocks (relay occupies 2 pins), support 1 relay alarm output, the current load capacity is 1A@30VDC or 0 3A@125VAC |
| Indicator | Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator, PoE Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 8K Buffer: 4Mbit Backplane bandwidth: 58G Switch delay: <10μs |
| Power Supply | IES6300PRO-8GT2GS2HS-2Di2Do-2LV, IES6300PRO-16GT2GS2HS-2Di2Do-2LV: l Power supply input: 24/48VDC (12~55VDC) l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 4-pin power supply on the left side) l Power supply quantity: dual power supply redundancy backup l Connection protection: anti-reverse connection
IES6300PRO-8GP2GS2HS-2Di2Do-2LV, IES6300PRO-16GP2GS2HS-2Di2Do-2LV: l Power supply input: 48VDC (44VDC~55VDC) l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 4-pin power supply on the left side) l Power supply quantity: dual power supply redundancy backup l Connection protection: anti-reverse connection
IES6300PRO-8GT2GS2HS-2Di2Do-HV, IES6300PRO-16GT2GS2HS-2Di2Do-HV: l Power supply input: 110/220VAC (85~256VAC/DC) l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 4-pin power supply on the left side) l Number of power supply: single power supply |
| Power Consumption | ＜240W (with PD load) |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95%(no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 79mm×150mm×135mm |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Contact discharge: ±6kV l Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l DC power supply: ±2kV l Copper port: ±2kV l Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3 l DC power supply: differential mode±1kV, common mode±2kV l Copper port: differential mode±1kV, common mode±2kV
Insulation strength: 500VAC, < 10mA Insulation resistance: ≥20MΩ Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 5 years |
| Available Models | Gigabit Copper Port | Gigabit PoE | Gigabit SFP | 2.5G SFP | DI | DO | Power Supply |
| IES6300PRO-8GT2GS2HS-2Di2Do-2LV | 8 | — | 2 | 2 | 2 | 2 | 24/48VDC dual power supply |
| IES6300PRO-8GP2GS2HS-2Di2Do-2LV | — | 8 | 2 | 2 | 2 | 2 | 48VDC dual power supply |
| IES6300PRO-8GT2GS2HS-2Di2Do-HV | 8 | — | 2 | 2 | 2 | 2 | 110/220VAC |
| IES6300PRO-16GT2GS2HS-2Di2Do-2LV | 16 | — | 2 | 2 | 2 | 2 | 24/48VDC dual power supply |
| IES6300PRO-16GP2GS2HS-2Di2Do-2LV | — | 16 | 2 | 2 | 2 | 2 | 48VDC dual power supply |
| IES6300PRO-16GT2GS2HS-2Di2Do-HV | 16 | — | 2 | 2 | 2 | 2 | 110/220VAC |
