Серия IGW1111
Монтаж на DIN-рейку
1/2/4 RS-232/485/422 + 2 порта Ethernet 100M Modbus-шлюз
- Поддержка 1/2/4 последовательных портов 3IN1 и 2 самоадаптивных интерфейсов Ethernet 10/100Base-T(X)
- Поддержка преобразования между протоколами Modbus RTU/ASCII и Modbus TCP
- Поддержка RTU Master, RTU Slave, ASCII Master, ASCII Slave и других режимов работы
- Поддержка сопоставления виртуальных и реальных идентификаторов для обеспечения гибкого доступа между ведущими и ведомыми устройствами
- Поддержка сетевых режимов, таких как режим резервирования, режим коммутации и режим двойного IP, для удовлетворения потребностей различных сетевых сред.
- Поддержка двух входов питания 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃

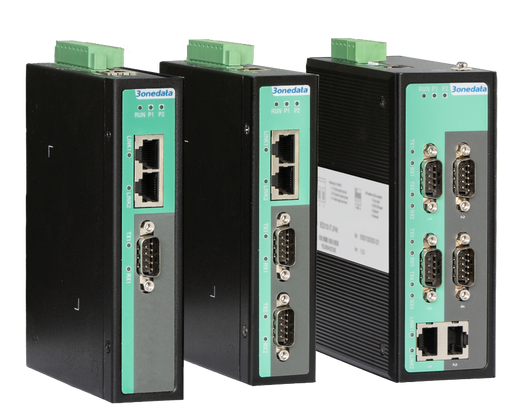

Серии IGW1111/IGW1112/IGW1114 — это шлюзы Modbus, предназначенные для интеграции сетей Modbus RTU/ASCII и Modbus TCP; они могут выполнять преобразование между протоколами Modbus RTU/ASCII и Modbus TCP. Эта серия предоставляет 3 типа продуктов и поддерживает 1/2/4 последовательных порта 3IN1 и 2 медных порта Ethernet 100M. Они используют монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Шлюз Modbus поддерживает несколько сетевых протоколов, таких как Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH ， SMTP, SNTP ， DNS и DHCP протоколы. Он обладает полной функцией управления и поддерживает контроль доступа, быструю настройку, онлайн-обновление и т. д. Поддерживаются режимы работы RTU Master, RTU Slave, ASCII Master, ASCII Slave и другие; он поддерживает до 256 клиентских (ведущих) доступов Modbus TCP и подключает до 128 серверных (ведомых) устройств Modbus TCP. Также поддерживаются режимы доступа TELNET, WEB, SSHD и другие. Он может предоставить пользователям хороший опыт с дружественным дизайном интерфейса системы управления сетью, простой и удобной эксплуатацией.
Кнопка RESET или DIP-переключатель могут восстановить заводские настройки устройства. Каждый последовательный порт устройства с однопортовой изоляцией оснащен эксклюзивным компонентом изоляции, который может эффективно избегать воздействия электромагнитных помех. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие промышленные стандартные испытания, которые могут подходить для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в управлении и контроле ПЛК, системе автоматизации зданий, системе автоматизации здравоохранения, измерительных приборах и системах мониторинга воздействия окружающей среды.
| Ethernet | Standard: 10Base-T, 100Base-TX Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning Interface quantity: 2 Interface form: RJ45 Duplex mode: Full/Half Duplex Mode Self-adaption | ||||||||||||
| Serial Port | Standard: EIA RS-232C, RS-485, RS-422 Protocol: Modbus RTU/ASCII Quantity of serial port: 1/2/4 3IN1 serial ports RS-232 signal: DCD, DSR, RTS, GND, TXD, RXD, CTS, DTR RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 110bps-15200bps (customizable110bps-921600bps) Data bit: 7bit, 8bit Parity bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 2bit Interface form: DB9(Male) Directional control: RS-485 direction adopts Automatic Data Direction Control technology Pull high/low resistor for RS-485: 4.7kΩ Electromagnetic isolation strength: 3KVDC/2KVrms Operating mode: RTU Master, RTU Slave, ASCII Master and ASCII Slave Connection quantity: support up to 256 Modbus TCP client (master) accesses and connect up to 128 Modbus TCP server (slave) devices. | ||||||||||||
| Configuration Method | WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration | ||||||||||||
| Security | User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control | ||||||||||||
| Indicator | Power supply indicator, running indicator, Ethernet port indicator, serial port indicator | ||||||||||||
| Power Supply | 12~48VDC, 6-pin or 8-pin 5.08mm pitch terminal blocks, power supply occupies 4 pins in the left Power supply nonpolarity, dual power supply redundancy | ||||||||||||
| Power Consumption |
| ||||||||||||
| Working Environment | Operating temperature: -40~75℃ Storage temperature: -40~85℃ Relative humidity: 5%~5%(no condensation) | ||||||||||||
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting
IGW1111/IGW1112 Series l Dimension (W x H x D): 33mm×138mm×110mm l Weight：≤ 500g
IGW1114 Series l Dimension (W x H x D): 53mm×138mm×110mm l Weight: ≤ 640g | ||||||||||||
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Signal: common mode ±1kV, differential mode ±1kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 | ||||||||||||
| Authentication | CE, FCC, RoHS | ||||||||||||
| Warranty | 3 years |
| Available Models | 100M Copper Port | 3IN1（RS-232/485/422） | Power Supply |
| IGW1111-1DI(3IN1)-DB | 2 | 1 | 12~48VDC dual power supply |
| IGW1112-2DI(3IN1)-DB | 2 | 2 | |
| IGW1114-4DI(3IN1)-DB | 2 | 4 |
