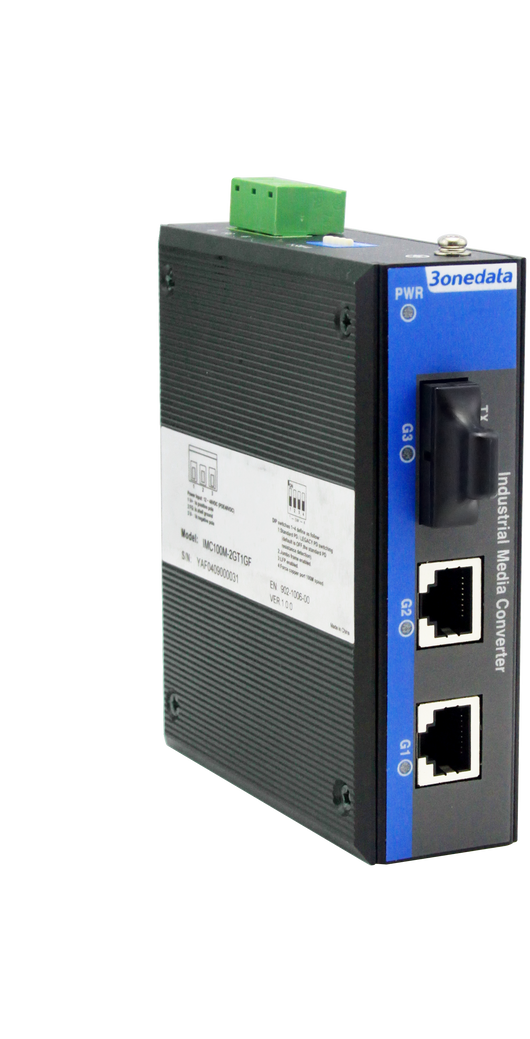

Серия IMC100M
Монтаж на DIN- рейку
1/2 медных порта + 1 оптоволоконный порт 100M/Gigabit промышленный медиаконвертер
- Поддержка до 2 медных портов 100 Мбит/с, 1 оптоволоконного порта 100 Мбит/с, 2 медных портов Gigabit или 1 оптоволоконного порта Gigabit
- Входное напряжение: 12~48 В постоянного тока или 220 В переменного тока
- Поддерживает широкий диапазон рабочих температур: от -40 до 75℃
Серия IMC100M — это промышленные медиаконвертеры 100M/Gigabit с 2/3 портами. Эта серия включает 6 продуктов и поддерживает различные интерфейсы, включая медные порты 100M, медные порты Gigabit, оптоволоконные порты 100M, оптоволоконные порты Gigabit и слоты Gigabit SFP. Они используют монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
DIP-переключатель может реализовывать такие функции, как локальное и удаленное управление, а также управление потоком. Продукты с 1 медным портом и 1 оптоволоконным портом поддерживают LFP. Когда порт устройства имеет сбои в соединении, индикатор LFP будет включаться для отправки оповещения, предлагая быстрое устранение неполадок на месте. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением и широким диапазоном температур и напряжений, которая прошла строгие промышленные стандартные испытания и подходит для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в интеллектуальных сетях, железнодорожном транспорте, интеллектуальном городе, безопасном городе, новой энергетике, интеллектуальном производстве и других промышленных областях.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X |
| Interface | Copper port: 10/100Base-T(X) or 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning Fiber port: 100Base-FX, 1000Base-X, SFP slot or 1×9 optical module |
| Indicator | Interface Indicator, Power Supply Indicator, LFP Indicator (1 copper port and 1 fiber port product only) |
| Switch Property | Transmission mode: store and forward Switch time delay: <10μs 100M Products: l MAC address: 2K l Packet buffer size: 0.75M l Backplane bandwidth: 0.8G
Gigabit Products: l MAC address: 8K l Packet buffer size: 1M l Backplane bandwidth: 14G |
| Power Supply | Input voltage: 12~48VDC or 220VAC, DC power nonpolarity |
| Power Consumption | No-load: ≤1.47W@24VDC Full-load: ≤1.95W@24VDC |
| Working environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, corrugated high-strength metal Installation: DIN-Rail mounting Weight: ≤355.6g Dimension (W x H x D): 35mm×110mm×95mm |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Signal: common mode ±1kV, differential mode ±1kV |
| Certification | CE, FCC, RoHS certification |
| Warranty | 5 years |
| Available Models | 100M Copper Port | Gigabit Copper Port | 100M Fiber Port | Gigabit Fiber Port | Gigabit SFP | Power Supply |
| IMC100M-1T1F | 1 | — | 1 | — | — | 12~48VDC or 220VAC |
| IMC100M-2T1F | 2 | — | 1 | — | — | |
| IMC100M-1GT1GF | — | 1 | — | 1 | — | |
| IMC100M-1GT1GS | — | 1 | — | — | 1 | |
| IMC100M-2GT1GF | — | 2 | — | 1 | — | |
| IMC100M-2GT1GS | — | 2 | — | — | 1 |
