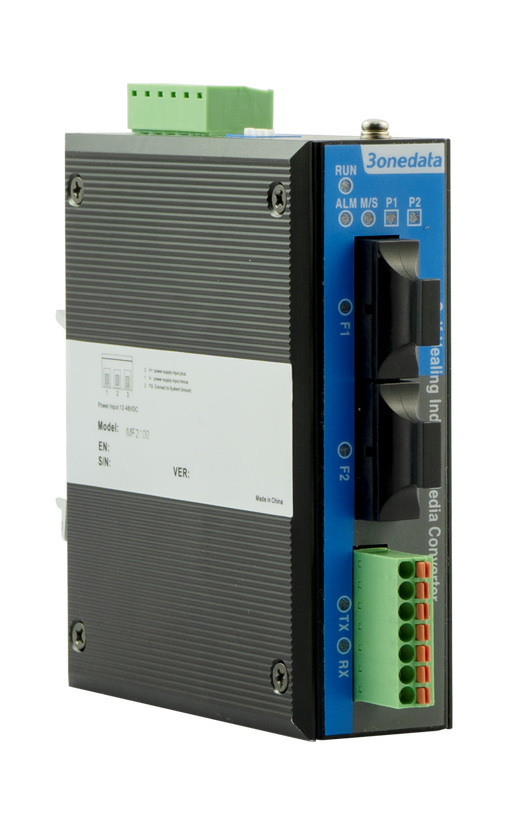

Серия IMF2100
Монтаж на DIN-рейку
1/2 дополнительных оптоволоконных порта + 1 последовательный порт RS-232/485/422 Оптический модем
- Поддержка 1/2 оптоволоконных интерфейсов и 1 RS-232/485/422 с изолированным последовательным портом
- Поддержка одного релейного выхода сигнализации для сигнализации сбоя питания и сигнализации отключения оптоволокна
- Поддержка двух источников питания 12~48 В постоянного тока, 85~265 В переменного тока или 110~370 В постоянного тока и других схем питания
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия IMF2100 представляет собой 1/2 дополнительных оптоволоконных порта + 1 последовательный порт RS-232/485/422 оптические модемы, которые преобразуют последовательный сигнал RS-232/485/422 в оптический сигнал, предоставляют последовательный порт RS-232/485/422 пользователям и реализуют сквозную прозрачную передачу. Эта серия продуктов обеспечивает один или два оптоволоконных интерфейса и один последовательный порт RS-232/485/422; блок питания поддерживает двойной источник питания 12~48 В постоянного тока, 110~370 В постоянного тока или 85~265 В переменного тока (опционально); 2 продукта с оптоволоконным интерфейсом поддерживают функцию кольцевой сети. Эта серия продуктов использует режим установки на DIN-рейку, что может удовлетворить потребности различных мест применения.
Конструкция DIP-переключателя позволяет реализовать функции, включая выбор кольцевой сети «ведущий/ведомый», включение терминального сопротивления RS-485, сигнализацию об отказе питания реле и сигнализацию об отключении оптоволоконного реле (Примечание: функция сигнализации питания предназначена только для продуктов с двойным источником питания). При отключении оптоволокна или отказе двойного источника питания индикатор ALM загорится ярким светом и отправит сигнал тревоги, в то время как сигнальное устройство, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания на соответствие промышленным стандартам, что позволяет использовать его в промышленной среде с жесткими требованиями к ЭМС. Его можно широко использовать в различных системах промышленного управления, управления процессами, управления движением, интеллектуального сообщества и других случаях, особенно подходит для банков, электроэнергетических и отделов и систем с особыми требованиями к среде электромагнитных помех.
| Fiber interface | Interface quantity: 1/2 (support ring network) Interface form: optional SC/FC/ST interfaces Transmission distance: l multimode: 2km l single mode: 20/40/60km
Transmission wavelength: l multimode: 1310nm l single mode: 1310nm or 1550nm |
| Serial Port | Standard: EIA RS-232C, RS-485, RS-422 standard Serial ports: 1 RS-232/485/422 serial port (not available at the same time) RS-232 signal: RXD, TXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 300~115200bps Data bit: 5bit, 6bit, 7bit, 8bit Stop bit: 1bit, 1.5bit, 2bit Parity bit: None, Even, Odd, Space, Mark Interface form: 7-pin 3.81mm pitch terminal blocks Directional control: RS-485 direction adopts Automatic Data Direction Control technology Load capacity: RS-485 supports 32-point polling (customizable 128 points) Pull high/low resistor for RS-485: 4.7kΩ Terminating resistor for RS-485: internal 120Ω resistance controlled by DIP switch Transmission distance: RS-232, 15m, RS-485/422 serial port, 1200m |
| Relay | Relay quantity: 1 relay alarm output Connection method: 6-pin 5.08mm pitch terminal blocks (includes 2-pin relay) Current load: 1A@30VDC, 0.3A@125VAC Default relay state: normally open |
| Indicator | Power indicator, fiber port connection indicator, master/slave indicator, alarm indicator, serial port data receiving indicator, serial port data sending indicator |
| Power Supply | Support 3 optional power supply schemes: 12 ~ 48VDC (dual power supply), 110~370VDC or 85~265VAC Scheme 1 l Voltage range: 12~48VDC l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 4-pin power supply) l Power supply protection: non-polarity, built-in 2.0A overcurrent protection l Power supply redundancy: support
Scheme 2 l Voltage range: 110~370VDC l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 2-pin power supply) l Power supply protection: non-polarity, built-in 2.0A overcurrent protection
Scheme 3 l The power supply range is 85~265VAC l Connection method: 6-pin 5.08mm pitch terminal blocks (includes 2-pin power supply) l Power supply protection: built-in 2.0A overcurrent protection |
| Power Consumption | No-load: ≤3.0W@24VDC Full-load: ≤3.4W@24VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Weight: ≤ 360g Dimension (W x H x D): 35mm×110mm×95mm |
| Industrial Standard | IEC 60950-1 / EN 60950-1: Safety EN 55032: Conducted & Radiated Disturbances IEC 61000-3-2 Harmonic Current Emission IEC 61000-3-3 Voltage Fluctuation & Flicker EN 55024 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 |
| Authentication | CE, FCC, RoHS |
| Available Models | Fiber Port | RS-232/485/422 | Power Supply |
| IMF2100-1F-1DI(3IN1)-TB-2P(12-48VDC) | 1 | 1 | 12~48VDC (dual power supply) |
| IMF2100-2F-1DI(3IN1)-TB-2P(12-48VDC) | 2 | 1 | 12~48VDC (dual power supply) |
| IMF2100-2F-1DI(3IN1)-TB-P(110-370VDC) | 2 | 1 | 110~370VDC |
| IMF2100-1F-1DI(3IN1)-TB-P(85-265VAC) | 1 | 1 | 85~265VAC |
| IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC) | 2 | 1 | 85~265VAC |
