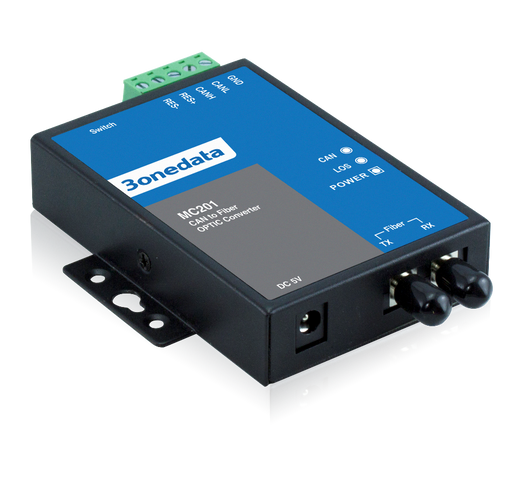

Серия MC201-F
Настенный монтаж
1 CAN-оптоволоконный модем
- Поддержка 1 CAN-порта на 1 оптоволоконный порт
- Порт CAN поддерживает два варианта выбора скорости передачи данных: автоматическое определение и определение пользователя. Диапазон скорости передачи данных составляет 2,5 кбит/с-1000 кбит/с.
- Прием/хранение/пересылка данных может осуществляться между двумя сетями CAN с разными скоростями при использовании в паре.
- Он может увеличить дальность передачи данных по шине CAN, дальность передачи данных по оптоволоконному порту может достигать 15 км.
- Поддержка входного напряжения 5 В постоянного тока или 12 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия MC201-F представляет собой преобразователь сигнала шины CAN в оптический сигнал . Он специально разработан для решения таких проблем, как передача на короткие расстояния и электромагнитные помехи во время передачи по шине CAN . Он поддерживает прозрачную передачу 1 порта CAN на 1 оптоволоконный порт , поддерживает входное питание 5 В постоянного тока или 12 В постоянного тока и имеет настенный монтаж, что может соответствовать требованиям различных сцен.
DIP-переключатель может реализовать настройку скорости передачи данных порта CAN . Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания по промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в управлении и контроле ПЛК, автоматизации зданий, системах автоматизации здравоохранения, измерительных приборах и системах мониторинга окружающей среды и т. д.
| Fiber Port | Interface form：SC/ST/FC Transmission distance： l multimode：2km l single mode：15km
Optical cable： l multimode：50/125μm or 62.5/125μm l single mode：8.3/125μm、8.7/125μm、9/125μm or 10/125μm
Transmission wavelength： l multimode：1310nm l single mode：1310nm or 1550nm |
| CAN Interface | Standard: CAN2.0A, CAN2.0B CAN signal: CANH, CANL, GND Duplex mode: 2-wire Half Duplex Mode Baud rate: 2.5kbps-1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 5-pin 5.08mm pitch terminal blocks Terminating resistor: optional external 120Ω terminating resistor Interface protection: 2kVAC isolation protection |
| LED Indicator | Power supply indicator, fiber port/data indicator, CAN port indicator |
| Power Requirement | 5VDC，DC round head, standard power terminal 12VDC, using 2-pin 5.08mm pitch power terminal |
| Power Consumption | No-load: 1.31W@5VDC, 1.31W@12VDC Full-load: 1.39W@5VDC, 1.39W@12VDC |
| Environmental Limit | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 237g |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge: ±8kV l Contact discharge: ±6kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Certification | CE, FCC, RoHS |
| Warranty | 3 years |
| Available Models | Fiber Port | CAN | Power Supply |
| MC201-F-5VDC | 1 | 1 | 5VDC |
| MC201-F-12VDC | 1 | 1 | 12VDC |
