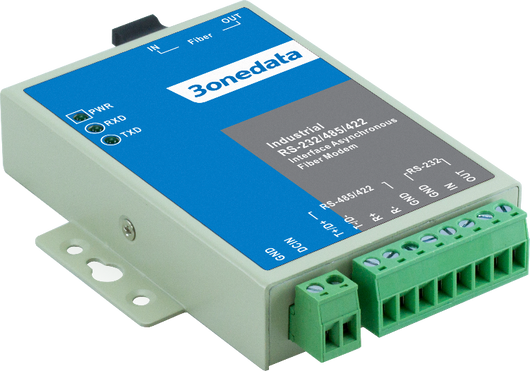

МОДЕЛЬ277 Серия
Монтаж на стену или DIN-рейку
1 последовательный модем RS-232/485/422 с оптоволоконным интерфейсом
- Поддержка 1 последовательного порта RS-232, RS-485/422 или 3IN1 для 1 оптоволоконного порта
- Поддержка передовых технологий кодирования связи и восстановления синхронизации для обеспечения точной передачи данных на большие расстояния.
- Поддержка уникальной технологии «Нулевая задержка и автоматическая переадресация»
- Поддержка технологии автоматической настройки скорости последовательной передачи данных
- Поддержка четырех вариантов электропитания 5 В постоянного тока, 12–48 В постоянного тока, -48 В постоянного тока и 220 В переменного тока
Серия MODEL277 представляет собой последовательно-оптоволоконные модемы , которые преобразуют сигнал последовательного порта RS-232/485/422 в оптический сигнал. Эта серия включает 3 типа дополнительных продуктов и поддерживает 1 последовательный порт RS-232, RS-485/422 или 3IN1 на 1 оптоволоконный порт. Он принимает настенный монтаж или монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Эта серия использует передовую технологию кодирования связи и восстановления часов, чтобы избежать ошибок передачи данных. И она использует уникальную технологию «нулевой задержки времени и автоматической пересылки» для повышения помехоустойчивости интерфейса и достижения реальной нулевой задержки времени. Она может проводить автоматическое определение скорости передачи данных, даже если скорость передачи данных последовательного сигнала устройства изменяется; преобразователь все еще может достигать преобразования RS-232 или RS-485/422 в оптический порт. Серия M ODEL 277 может широко использоваться в различных промышленных системах управления, управлении процессами, управлении движением, интеллектуальном сообществе и других сценах, особенно подходит для банков, энергетической промышленности, отделов и систем с особыми требованиями к электромагнитным помехам.
| Fiber Interface | Number of interfaces: 1 Interface form: optional SC/ST/FC port Transmission distance: l Multimode: 2km l Single mode: 20/40/60/80/100/120Km
Transmission wavelength: l Multimode: 1310nm l Single mode: 1310nm or 1550nm |
| Serial port | Standards: EIA RS-232C, RS-485, RS-422 Number of interfaces: Support 1 RS-232, RS-485/422 or 3IN1 serial port RS-232 signals: OUT, IN, GND RS-485 signals: D+, D-, GND RS-422 signals: T+, T-, GND, R+, R- Baud rate: 300bps-115200bps MODEL277 interface form: RS-232/485/422 serial port, adopts 8-pin 5.08mm pitch terminal blocks MODEL277A interface form: RS-232 serial port, DB9 female MODEL277B interface form: RS-485/422 serial port, adopts 5-pin 5.08mm pitch terminal blocks Direction control: RS-485 direction adopts ADDC (Automatic Data Direction Control) technology Load capacity: RS-485/422 end supports 64 points polling environment Transmission distance: RS-232, 15m; RS-485/422, 1200m RS-485 pull high/low resistor: 4.7kΩ |
| Indicator | Power supply indicator, fiber port data receiving and alarm indicator, fiber port data sending indicator |
| Power supply | MODEL277 l Input power supply: 12～48VDC l Connection mode: 2-pin 5.08mm pitch terminal blocks
MODEL277A, MODEL277B three optional power supply solutions l External power supply: 5VDC, adopts DC round head for connection, MODEL277B supports 2.0A overcurrent protection l Built-in power supply: -48VDC, adopts 3-pin 5.08mm pitch terminal blocks; 220VAC, adopts 3-hole AC socket with switch |
| Environmental Limits | MODEL277: l Operating temperature: -40~75℃ l Storage temperature: -40~75℃ l Relative humidity: 5%~95% (no condensation)
MODEL277A, MODEL277B: l Operating temperature: -10~60℃ l Storage temperature: -40~85℃ l Relative humidity: 5%~95% (no condensation) |
| Mechanical Structure | Housing: IP30 protection grade, metal shell Installation: wall mounting or DIN-Rail mounting (DIN-Rail accessories should be purchased separately) MODEL277 dimension (W×H×D): 100mm×69mm×22mm
MODEL277A, MODEL277B dimension (W×H×D): l External power supply: 94mm×70.6mm×26mm l Built-in power supply: 173.2mm×115mm×30mm |
| Certification | CE, FCC, RoHS |
| Warranty | 3 years |
| Optional models | Fiber port | RS-232 | RS-485/422 | 3IN1 (RS-232/485/422) | Power supply |
| MODEL277 | 1 | ─ | ─ | 1 | 12~48VDC |
| MODEL277A | 1 | 1 | ─ | ─ | optional 5VDC, -48VDC or 220VAC |
| MODEL277B | 1 | ─ | 1 | ─ |
