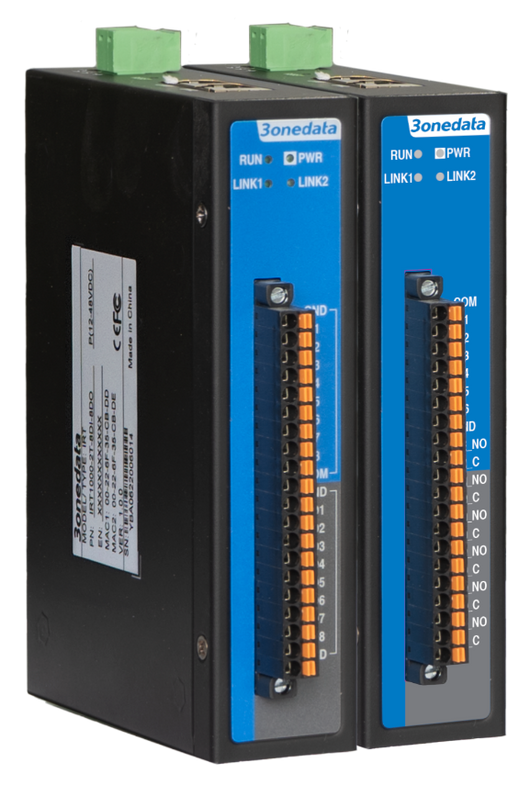

Серия RIO1000
Монтаж на DIN-рейку
Промышленный сервер ввода- вывода с 2 портами Ethernet Интерфейсы
- Поддержка 2 самоадаптирующихся интерфейсов Ethernet 10/100Base-T(X)
- Поддерживает протокол Modbus TCP и может управлять каналом DI, каналом DO и системной информацией устройства через Modbus TCP Master
- Поддержка настраиваемого адреса регистра подчиненного устройства Modbus TCP для упрощения модернизации промышленной полевой системы.
- Поддержка рабочих режимов, таких как DI, Counter, DO и Pulse Output
- Поддержка сетевых режимов, таких как режим резервирования, режим коммутации и режим двойного IP, для удовлетворения потребностей различных сетевых сред.
- Поддержка входного напряжения питания 12~48 В постоянного тока
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия RIO1000 — это промышленный сервер ввода-вывода, специально разработанный для устройств ввода-вывода для сбора и управления данными, который может преобразовывать собранные данные ввода-вывода в протокол Modbus TCP. Эта серия поддерживает 8 DI и 8 DO, 6 DI и 6 RO. Он использует монтаж на DIN-рейку для соответствия требованиям различных сцен применения.
Сервер ввода-вывода поддерживает множество сетевых протоколов, таких как Modbus TCP, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS и DHCP; Он имеет идеальные функции управления и поддерживает конфигурацию точка-точка, Контроль доступа, диагностика сети, быстрая настройка, онлайн-обновление и т. д.; Поддержка DI, счетчика, DO, импульсного выхода и других рабочих режимов; Поддержка доступа к главному устройству Modbus TCP (клиент); Поддержка TELNET, WEB, SSH и других методов доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному интерфейсу и простому и удобному управлению.
Кнопка RESET может мгновенно восстановить заводские настройки. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением, широким диапазоном температур и напряжений и прошло строгие испытания по промышленным стандартам, что может подойти для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в управлении и контроле ПЛК, системе автоматизации зданий, системе автоматизации здравоохранения, измерительных приборах и системах мониторинга воздействия окружающей среды.
| Ethernet Port | Standard: 10Base-T, 100Base-TX Protocol: Modbus TCP, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS and DHCP Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning Interface quantity: 2 Interface form: RJ45 Duplex mode: Full/Half Duplex Mode Self-adaption Network mode: single IP mode (redundant mode/switching mode) and dual IP mode Working mode: Modbus TCP Slave (Server), support function codes 01, 02, 03, 04, 05, 06, 15 and 16, and support up to 10 master connections Isolation protection: 1.5kVDC |
| DI Digital Input | Interface quantity: 6/8
Interface form: l RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC) 20-PIN 3.81mm pitch terminal blocks (DI channel occupies 10 pins) l RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC) 20-PIN 3.81mm pitch terminal blocks (DI channel occupies 8 pins)
Digital filtering: software configuration (1-65535ms) Counter frequency: ≤1kHz Working mode: DI or counter Input type: dry contact (ON: GND short circuit; OFF: open circuit); Wet contact Source (NPN) (ON: 0~3VDC; OFF: 10~30VDC); Wet contact Sink (PNP) (ON: 10~30VDC; OFF: 0~3VDC) |
| DO Digital Output | RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC) l Interface quantity: 8 l Interface form: 20-PIN 3.81mm pitch terminal blocks (DO channel occupies 10 pins) l Pulse frequency: ≤ 500Hz l Working mode: DO or pulse output l Rated current: 200mA/Channel l Output type: Sink (PNP) l Overcurrent protection: 650mA/Channel Overvoltage protection: 45VDC |
| RO Relay Output | RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC) l Interface quantity: 6 l Interface form: 20-PIN 3.81mm pitch terminal blocks (RO channel occupies 12 pins) l Rated load: resistive load, 5A 250VAC, 5A 30VDC Inductive load, 2A 250VAC, 2A 30VDC l Withstanding Voltage: coil and contact, 3,000VAC 50/60Hz 1 min; Homopolar contact, 750VAC 50/60Hz 1 min l Relay ON/OFF time: <10ms l Insulation resistor:1000mΩ (Minimum) @500VDC l Mechanical life: above 20,000,000 times l Electrical Life: above 50,000 times (250VAC 5A, resistive load ) l above 50,000 times (30VDC 5A, resistive load ) l above 100,000 times (250VAC 2A, inductive load ) l above 100,000 times (30VDC 3A, inductive load ) l Contact resistance: <100mΩ |
| Management | WEB configuration (HTTP/HTTPS), TELNET configuration, SSHD configuration, point-to-point configuration |
| Security | Communication watchdog, SNMP management, mail alarm, SNMP Trap alarm, I/O Trap alarm, system alarm, user privilege classification, IP address filtering, MAC address filtering, remote access control |
| Indicator | Running indicator, power indicator, Ethernet indicator, I/O indicator |
| Power Supply | 12~48VDC, 3-PIN 5.08mm pitch terminal block, support non-polarity |
| Power Consumption | l RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC) No-load: 1.5W@12VDC (high temperature) Full-load: 2.8W@12VDC (high temperature) l RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC) No-load: 1.4W@12VDC (high temperature) Full-load: 2.4W@12VDC (high temperature) |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail or wall mounting Dimension (W x H x D): 33mm×138mm×110mm Weight: 0.5kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3B l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3B l Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3B l Power supply: common mode±2kV, differential mode±1kV l Signal: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Authentication | CE, FCC, RoHS |
| Warranty | 3 years |
| Available Models | 100M Copper Port | DI Input | DO Output | RO Output | Power Supply |
| RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC) | 2 | 8 | 8 | ― | 12~48VDC |
| RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC) | 2 | 6 | ― | 6 | 12~48VDC |
