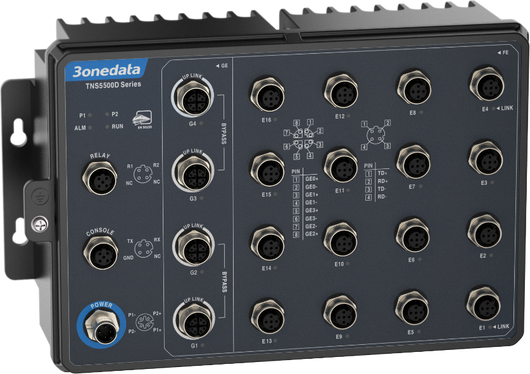

Серия TNS5500D на 20 портов
Настенный монтаж
20-портовый 100M/Gigabit Layer 2 управляемый промышленный Ethernet-коммутатор EN50155
- Поддержка 4 гигабитных интерфейсов M12 (с 2 группами функций байпаса)
- Поддержка до 16 интерфейсов 100M M12, PoE (опционально)
- Поддержка до 16 гигабитных интерфейсов M12, PoE (опционально)
- Принять запатентованную технологию Ring, поддерживает одиночное кольцо, соединительное кольцо, цепь, функцию двойного наведения
- Поддержка 2 входов питания 110 В постоянного тока или 24 В постоянного тока (опционально)
- Поддержка степени защиты IP67
- Поддержка широкого диапазона рабочих температур от -40 до 75 ℃
Серия TNS5500D 20-Port — это управляемые промышленные коммутаторы Ethernet 2-го уровня. Продукция соответствует требованиям промышленных стандартов EN50155 и EN50121. Интерфейсы Ethernet используют прочные и надежные разъемы M12, которые могут адаптироваться к сценарию использования с вибрацией и ударами. Источник питания PoE соответствует стандарту протокола IEEE802.3af/at и может питать устройства через Ethernet, тем самым уменьшая кабельное соединение питаемых устройств. Этот продукт поддерживает вход питания 110 В постоянного тока или 24 В постоянного тока и имеет настенный монтаж, что может удовлетворить потребности различных мест применения.
Система управления сетью поддерживает различные сетевые протоколы и отраслевые стандарты, такие как статическая маршрутизация, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, функция QoS, DHCP-сервер, IGMP Snooping, LLDP, транкинг портов, зеркалирование портов и т. д. Она также обладает полными функциями управления, поддерживает конфигурацию портов, статистику портов, привязку портов IP, контроль доступа, диагностику сети, быструю настройку, онлайн-обновление и т. д.; поддерживаются CLI, WEB, Telnet, SNMP, SSH и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
Если порт имеет сбой связи, индикатор ALARM будет ярким и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение использует безвентиляторную конструкцию с низким энергопотреблением и широким температурным диапазоном, а внешний радиатор обеспечивает исключительную производительность рассеивания тепла. Эти устройства прошли строгие промышленные стандартные испытания, которые могут подходить для промышленной среды с жесткими требованиями к ЭМС. Его можно широко использовать в таких системах, как железнодорожная сеть, сигнализация, бортовая PIS, CCTV.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3af for PoE IEEE 802.3at for PoE+ ITU-T G.8032 for ERPS |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Port Statistics, Log Information, Static ARP, PoE Management (for PoE version) |
| Security | User permission rating, ACL, port alarm, storm suppression, SSHD configuration, Telnet configuration |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, IGMP-Snooping |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS, Loop Detection |
| Troubleshooting | Ping, Traceroute, Port Loopback |
| Time Management | NTP Client |
| Interface | Gigabit PoE M12:10/100/1000base-T (X), M12 (Female), 8-Pin X-Coded, automatic flow rate control, full/half duplex mode, MDI/MDI-X automatic detection; The maximum capacity of a single port is 30W PoE power supply output. Pin 1 and 2 of PoE power supply are positive, while pin 3 and 4 are negative Gigabit M12: 10/100/1000Base-T(X), M12(Female), 8-Pin X-Coded, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning；it supports two groups of Bypass 100M PoE M12:100/1000base-T (X), M12 (Female), 4-Pin D-Coded, automatic flow rate control, full/half duplex mode, MDI/MDI-X automatic detection; The maximum capacity of a single port is 30W PoE power supply output. Pin 1 and 3 of PoE power supply are positive, while pin 2 and 4 are negative 100M M12: 10/100Base-T(X), M12(Female), 4-Pin D-Coded, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning Alarm port: M12 (Female), 4-Pin D-Coded, support 1 relay alarm output, current load capability is 1A@30VDC or 0.3A@125VAC Console port: CLI command line management port (RS-232), M12(Female), 4-Pin D-Coded |
| Indicator | Power indicator, alarm indicator, running indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 56G Switch time delay: <10μs |
| Power Supply | Power supply range: 110VDC (66~156VDC) 24VDC (PoE:18~36VDC, non-PoE: 9~36VDC) Connection method: M12(Male), 4-Pin A-Coded Connection protection: anti-reverse connection |
| Power Consumption | Full load (no PoE load): < 20W Full load (including PoE load): ＜120W |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Physical Characteristic | Housing: IP67 protection, metal Installation: wall mounting Dimension (W x H x D): 260mm×70mm×160mm Weight: 1.57kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 4 l Air discharge:± 15kV l Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±4kV l Ethernet interface: ±2kV l Relay: ±4kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±4kV, differential mode±2kV l Relay: common mode ±4kV, differential mode±2kV l Ethernet interface: common mode±4kV
Shock: IEC 61373 Free fall: IEC 60068-2-32 Vibration: IEC 61373 |
| MTBF | TNS5500D-20GT-P110: 532000 hours TNS5500D-16T4GT-P110: 531000 hours TNS5500D-16T4GT-P24: 522000 hours TNS5500D-16GP4GT-P110: 526000 hours TNS5500D-16P4GT-P110: 533000 hours TNS5500D-16P4GT-P24: 523000 hours |
| Authentication | CE, FCC, RoHS, EN50155, EN50121-3-2, IEC61373, EN45545 |
| Warranty | 5 years |
| Available Models | 100M PoE M12 | 100M M12 | Gigabit M12 LAN Port With Bypass | Gigabit PoE M12 | Gigabit M12 | Power Supply |
| TNS5500D-20GT-P110 | — | — | 4 | — | 16 | 110VDC (66~156VDC) |
| TNS5500D-16T4GT-P110 | — | 16 | 4 | — | — | 110VDC (66~156VDC) |
| TNS5500D-16T4GT-P24 | — | 16 | 4 | — | — | 24VDC (9~36VDC) |
| TNS5500D-16GP4GT-P110 | — | — | 4 | 16 | — | 110VDC (66~156VDC) |
| TNS5500D-16P4GT-P110 | 16 | — | 4 | — | — | 110VDC (66~156VDC) |
| TNS5500D-16P4GT-P24 | 16 | — | 4 | — | — | 24VDC (18~36VDC) |
