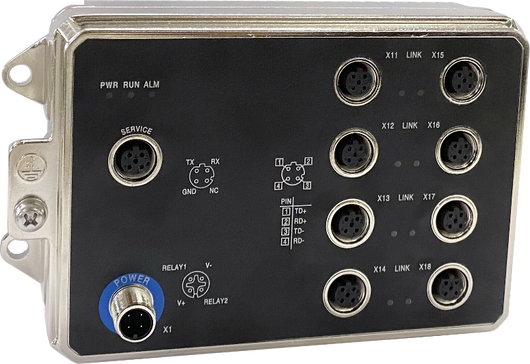

Серия TNS5500D
Монтаж на стену/рейку
8-портовый 100M управляемый промышленный коммутатор Ethernet уровня 2 для железнодорожного транспорта
- Поддержка 8 100M M12
- Применяется запатентованная технология SW-Ring, поддержка одинарного кольца, соединительного кольца, цепи, функция двойного наведения
- Поддержка входного напряжения питания 110 В постоянного тока (66~154 В постоянного тока) или 24 В постоянного тока (9~36 В постоянного тока)
- Поддержка широкого диапазона температур -40~75 ℃
Серия TNS5500D — это 8-портовый 100M управляемый промышленный Ethernet-коммутатор 2-го уровня, разработанный для железнодорожного транспорта. Он соответствует отраслевым стандартам EN50155 и EN50121. Интерфейсы Ethernet, интерфейс питания и порт SERVICE используют прочные и надежные разъемы M12, которые могут адаптироваться к сценарию использования с сильной вибрацией и ударами. Этот продукт обеспечивает 8 интерфейсов M12 100M и использует настенное/рейковое крепление, которое может соответствовать требованиям различных сцен.
Система управления сетью поддерживает различные сетевые протоколы и промышленные стандарты, такие как STP/RSTP, 802.1Q VLAN, функцию QoS, IGMP Snooping, LLDP, Port Trunking, Port Mirroring. Она также обладает полными функциями управления, включая настройку портов, управление полосой пропускания, статистику портов, контроль доступа, быструю настройку, онлайн-обновление и т. д., а также поддерживает CLI, WEB, Telnet, SNMP и другие методы доступа. Система управления сетью может предоставить вам отличный пользовательский опыт благодаря дружественному дизайну интерфейса и простому и удобному управлению.
При отказе порта загорится индикатор ALARM и отправит сигнал тревоги, в то время как устройство сигнализации, подключенное к реле, отправит сигнал тревоги для быстрого устранения неполадок на месте происшествия. Аппаратное обеспечение имеет конструкцию без вентилятора, с низким энергопотреблением, широким диапазоном температур и напряжений, прошло строгие испытания по промышленным стандартам, что позволяет использовать его в промышленных условиях с жесткими требованиями к ЭМС. Оно предназначено для железнодорожной транзитной отрасли и может широко использоваться в таких системах, как автомобильные PIS, CCTV и управление поездами.
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP |
| Management | SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, LLDP, File Management, Port Statistics, and Log Information |
| Security | Classification of User Permissions, Port Alarm, Threshold Alarm, Loop Protection |
| Switch Function | 802.1Q VLAN, Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast | Static Multicast, IGMP-Snooping |
| Redundancy Technology | SW-Ring, STP/RSTP |
| Time Management | SNTP |
| Interface | Power supply interface: M12 A-Coded 4-Pin (male) connector, the power occupies 2 pins, V- and V+ Relay alarm interface (reserved): M12 (Male), 4-Pin A-Coded, relay occupies two pins, RELAY1 and RELAY2 100M Ethernet port: 10/100Base-T(X), M12(Female), 4-Pin D-Code, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotuning Service port: CLI command line management port (RS-232), M12(Female), 4-Pin D-Code |
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 8K Buffer: 1Mbit Backplane bandwidth: 7.6G Switch time delay: <10μs |
| Power Supply | 110VDC (66~154VDC) or 24VDC (9~36VDC), M12 (Male), 4-Pin A-Coded |
| Power Consumption | Full-load: 3.8W@24VDC No-load: 2.1W@24VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%~95% (no condensation) |
| Mechanical Structure | Housing: IP67 protection, metal Installation: wall/rail mounting Dimension (W x H x D): 175mm×104mm×53.2mm Weight: 0.642kg |
| Industrial Standard | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 l Air discharge:± 8kV l Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 l Power supply: ±2kV l Ethernet port: ±1kV l Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3 l Power supply: common mode±2kV, differential mode±1kV l Ethernet interface: ±2kV l Relay: common mode ±2kV, differential mode±1kV
Shock: IEC 61373 Free fall: IEC 60068-2-32 Vibration: IEC 61373 |
| Authentication | CE, FCC, RoHS, REACH, EN50155, EN50121-3-2, EN50121-4, IEC61373, EN45545, Q/CR 699-2019, Q/CRRC J26-2018 |
| Warranty | 5 years |
| Model | 100M M12 | Power Supply |
| TNS5500D-8T-P110 | 8 | 110VDC (66~154VDC) |
| TNS5500D-8T-P24 | 8 | 24VDC (9~36VDC) |
